MANUEL DISTRIBUTEUR HYDRAULIQUE MONOBLOC 1xZ50
| Informations techniques | |
| Fournisseur : | Bulgarie |
| Retour ou échange : | 14 jours |
| Garantie : | 6 mois |
| Poids du produit : | 2,5 kg |
| Type de distributeur : | Monobloc Z50 |
| Débit nominal : | 50 L/min |
| Nombre de sections : | 1 |
| Matériau du corps : | Fonte |
| Matériau du tiroir : | Acier au carbone (diamètre 16 mm) |
| Commande : | Mécanique (par levier de commande) |
| Circuit hydraulique : | Parallèle |
| Pression max. (orifice T) : | 35 bar (pression de retour) |
| Pression max. (orifice P) : | 315 bar (pression d’entrée) |
| Pression max. (orifices A et B) : | 315 bar (pression de service) |
| Limiteur de pression réglé en usine : | 180 bar |
| Plage de réglage du limiteur de pression : | Selon le ressort : 50–120 / 120–250 / 220–315 bar |
| Fuite interne : | 7 cm³/min à Δp = 100 bar et 40°C |
| Température de service : | -40°C à +60°C |
| Température de service de l’huile : | -20°C à +80°C avec joints NBR |
| Viscosité de l’huile : | 15–75 mm²/s (recommandée) |
Description
Les distributeurs directionnels hydrauliques monoblocs Z50 sont conçus pour assurer une commande manuelle fiable et précise du débit d’huile hydraulique entre la pompe et les actionneurs hydrauliques. Ils sont disponibles en versions de 1 à 7 sections, permettant de commander de une à sept fonctions hydrauliques indépendantes selon les exigences du système hydraulique.
Chaque section comporte des orifices de travail A et B avec filetages G 3/8" pour le raccordement d’un vérin hydraulique, d’un moteur hydraulique ou d’un autre actionneur hydraulique double effet. L’orifice de pression principal P et l’orifice de retour T comportent des filetages G 1/2".
Le distributeur est actionné mécaniquement par des leviers de commande. Le déplacement d’un levier individuel dirige l’huile hydraulique vers l’un ou l’autre des orifices de travail, commandant le sens de déplacement de l’actionneur raccordé. En position neutre, la fonction hydraulique correspondante n’est pas activée.
Principaux avantages des distributeurs Z50 :
- disponibles de 1 à 7 sections,
- conception monobloc compacte,
- commande manuelle simple et directe,
- commande indépendante des différentes fonctions hydrauliques,
- raccordements hydrauliques standard,
- conception robuste pour une utilisation sur machines agricoles et machines de travail.
Les distributeurs hydrauliques monoblocs Z50 conviennent à une utilisation sur les machines agricoles et forestières, ainsi que sur divers équipements hydrauliques industriels et mobiles. Le choix du nombre approprié de sections permet d’adapter le distributeur au nombre de fonctions hydrauliques requises par une machine ou une application donnée.
Dimensions

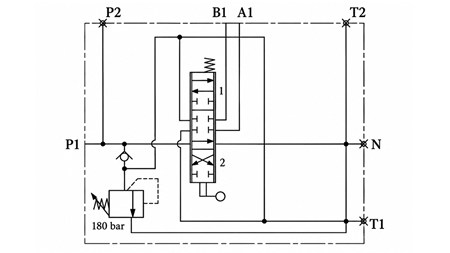

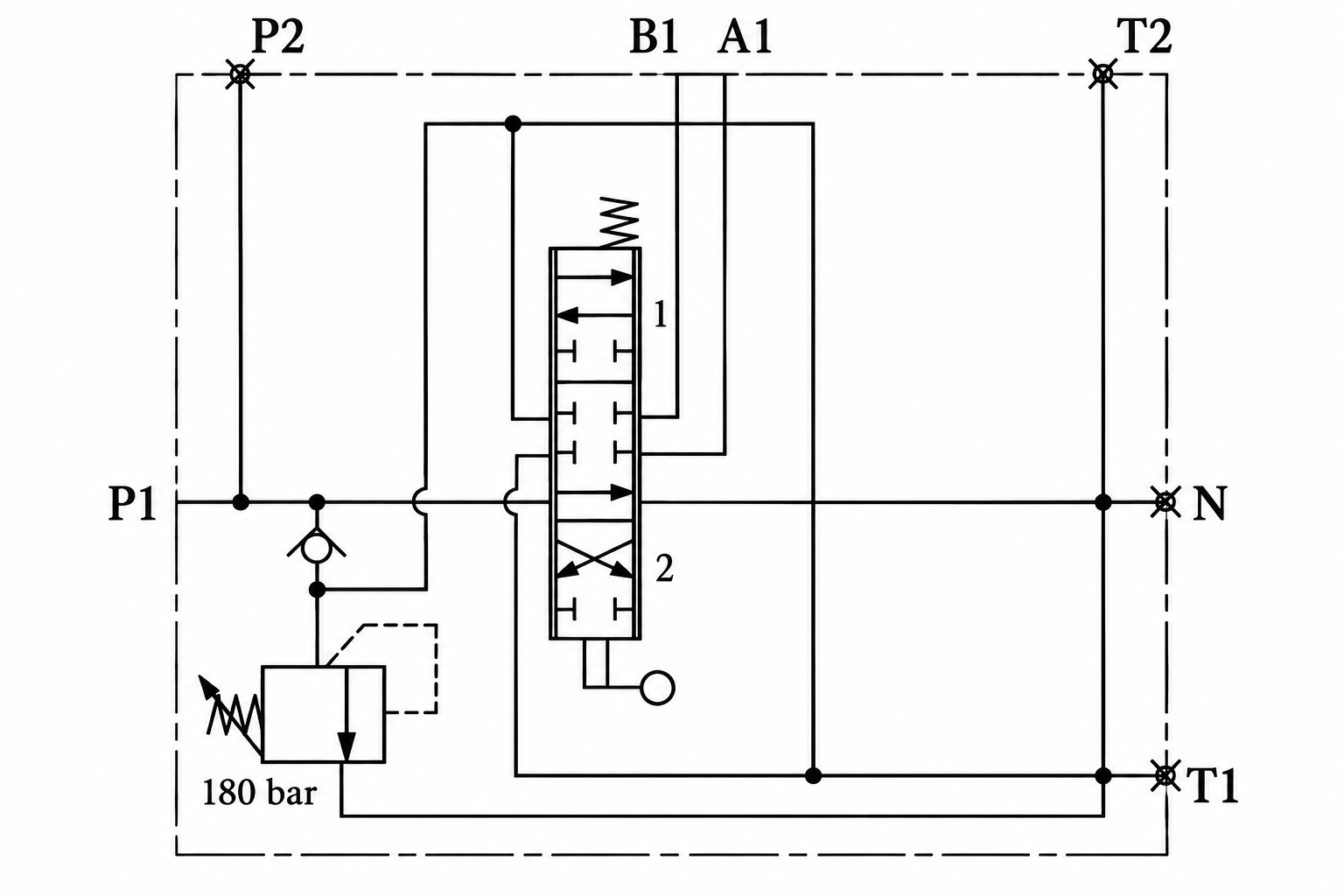

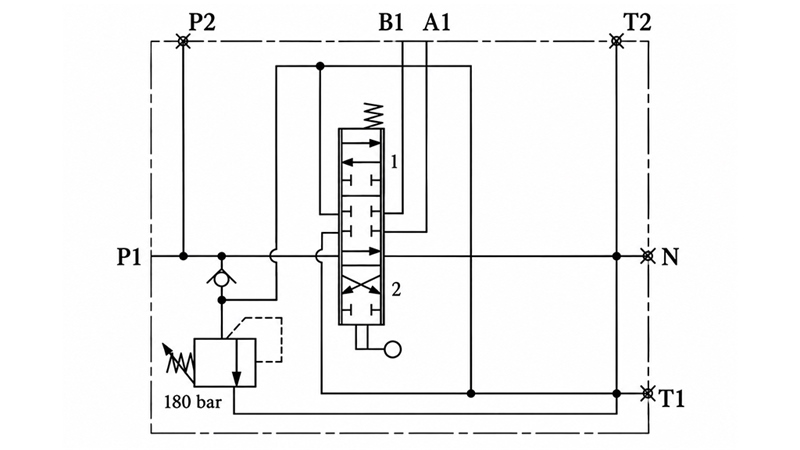

Schéma du circuit hydraulique
