MANUEL DISTRIBUTEUR HYDRAULIQUE MONOBLOC 5xZ80
| Informations techniques | |
| Fournisseur : | Bulgarie |
| Retour ou échange : | 14 jours |
| Garantie : | 6 mois |
| Poids du produit : | 13,6 kg |
| Type de distributeur : | Z80 monobloc |
| Débit nominal : | 80 L/min |
| Nombre de sections : | 5 |
| Matériau du corps : | Fonte |
| Matériau du tiroir : | Acier au carbone (diamètre 18 mm) |
| Commande : | Mécanique (par levier de commande) |
| Circuit hydraulique : | Parallèle |
| Pression max. (orifice T) : | 35 bar (pression de retour) |
| Pression max. (orifice P) : | 315 bar (pression d’entrée) |
| Pression max. (orifices A et B) : | 315 bar (pression de service) |
| Limiteur de pression réglé en usine : | 180 bar |
| Plage de réglage du limiteur de pression : | 120-250 bar |
| Fuite interne : | 8 cm³/min à Δp = 100 bar et 40°C |
| Température de fonctionnement : | -40°C à +60°C |
| Température de service de l’huile : | -20°C à +80°C avec joints NBR, -20°C à +100°C avec joints FPM |
| Viscosité de l’huile : | 15–75 mm²/s (recommandée) |
Description
Les distributeurs hydrauliques monoblocs Z80 sont conçus pour un contrôle fiable et précis du débit d’huile hydraulique entre la pompe et les actionneurs hydrauliques. Ils sont disponibles en versions de 1 à 6 sections, permettant de commander une à six fonctions hydrauliques indépendantes selon les exigences du système.
Chaque section est dotée d’orifices de travail A et B. La version BSP standard utilise un raccordement G 1/2 pour l’entrée de pression P, G 3/4 pour l’orifice de retour T, et des raccordements G 1/2 pour les orifices de travail A et B. Selon la configuration de tiroir sélectionnée, le distributeur convient à la commande de vérins hydrauliques double effet ou simple effet, de moteurs hydrauliques et d’autres actionneurs hydrauliques.
Dans la version à commande manuelle, le distributeur est commandé mécaniquement par des leviers. Le déplacement d’un levier individuel dirige l’huile hydraulique vers l’orifice de travail correspondant, contrôlant ainsi le sens de déplacement de l’actionneur raccordé. En position neutre, la fonction hydraulique correspondante n’est pas activée.
Principaux avantages des distributeurs Z80 :
- débit nominal : 80 l/min,
- pression de service maximale : 315 bar,
- disponibles avec 1 à 6 sections,
- construction monobloc compacte et robuste,
- commande manuelle simple et directe,
- commande indépendante des fonctions hydrauliques individuelles,
- raccordements hydrauliques standard,
- adaptés à divers systèmes hydrauliques mobiles et stationnaires.
Les distributeurs Z80 sont équipés d’un limiteur de pression principal et d’un clapet anti-retour. Ils sont disponibles en configurations parallèle ou tandem, avec un raccordement Power Beyond (Carry Over) en option pour le raccordement de distributeurs hydrauliques supplémentaires.
Les distributeurs hydrauliques monoblocs Z80 conviennent à une utilisation sur les machines agricoles et forestières ainsi que sur divers équipements hydrauliques industriels et mobiles. Le choix du nombre approprié de sections et du type de tiroir permet d’adapter le distributeur aux fonctions hydrauliques spécifiques de chaque machine ou application.

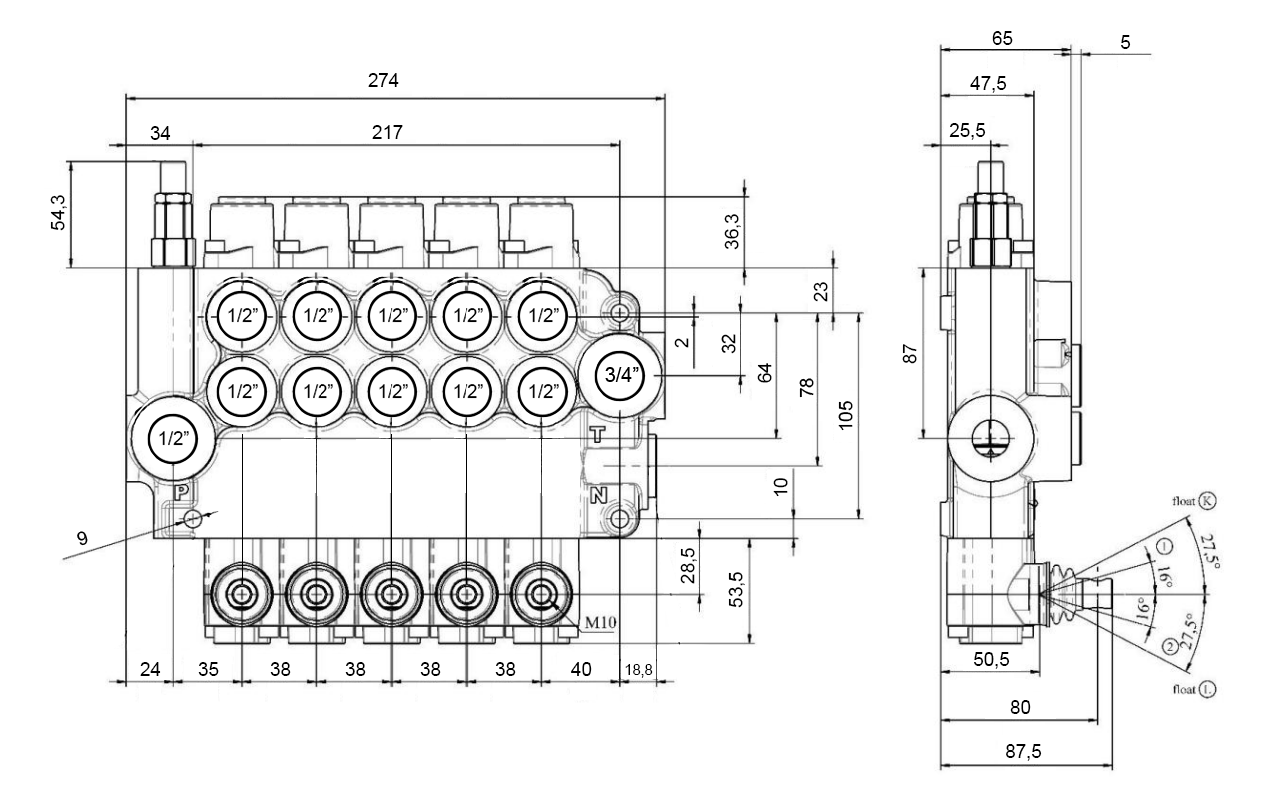

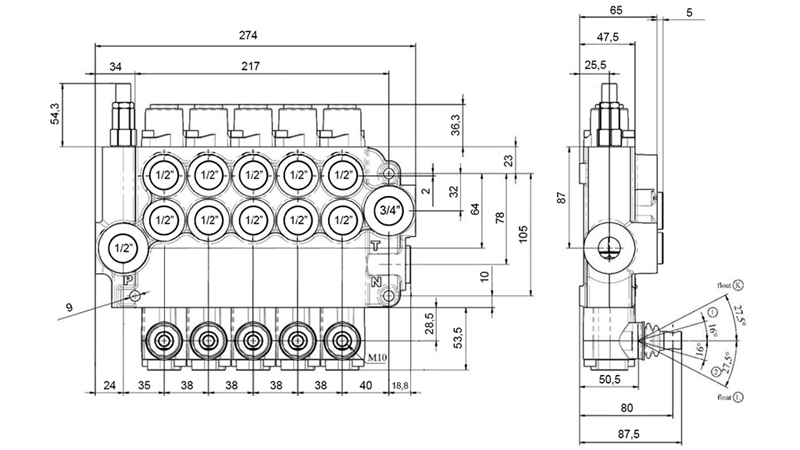

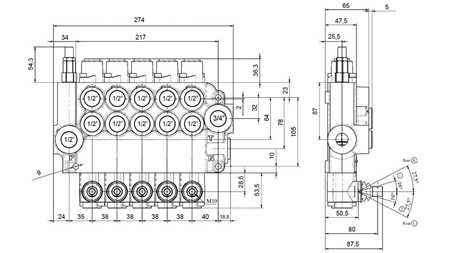

Dimensions

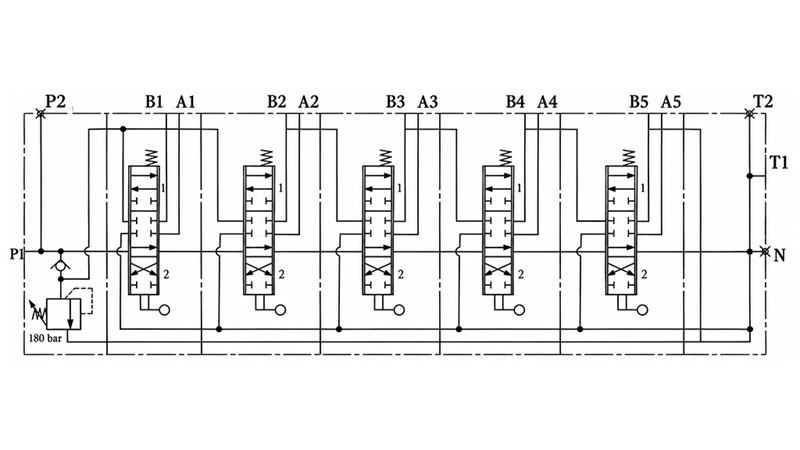

Schéma du circuit hydraulique
