ROČNI HIDRAVLIČNI VENTIL MONOBLOK 3xZ50 + PLAVAJOČ

Opis

Hidravlični sekcijski monoblok ventil Z50 s plavajočo funkcijo je namenjen zanesljivemu in natančnemu ročnemu krmiljenju pretoka hidravličnega olja med črpalko in hidravličnim porabnikom. Posebnost te izvedbe je dodatni plavajoči položaj (FLOAT), ki omogoča prosto gibanje priključenega hidravličnega cilindra.

Sekcija ima delovna priključka A in B z navojem G 3/8", na katera se priključi hidravlični cilinder ali drug dvosmerni hidravlični porabnik. Glavni tlačni priključek P in povratni priključek T imata navoj G 1/2".

Ventil se upravlja mehansko z ročico. Poleg običajnega krmiljenja cilindra v obe smeri ima ventil tudi plavajoči položaj. Ko je ročica prestavljena v plavajoči položaj, sta priključka A in B razbremenjena proti povratnemu vodu T, zato se lahko batnica hidravličnega cilindra prosto pomika v obe smeri glede na zunanje sile.

Plavajoča funkcija je posebej uporabna pri priključkih, ki morajo med delom slediti terenu oziroma podlagi, saj hidravlični cilinder v tem položaju ne zadržuje priključka v fiksnem položaju.

Glavne prednosti izvedbe Z50 + F:

- dodatna plavajoča funkcija (FLOAT),

- prosto gibanje hidravličnega cilindra v plavajočem položaju,

- primerno za priključke, ki morajo slediti terenu,

- enostavno mehansko upravljanje z ročico,

- vgrajen varnostni ventil,

- robustna monoblok konstrukcija.

Hidravlični ventil Z50 s plavajočo funkcijo je primeren za uporabo na kmetijski, gozdarski in drugi mobilni hidravlični mehanizaciji, kjer je poleg običajnega dvosmernega krmiljenja potrebna možnost prostega gibanja hidravličnega cilindra.

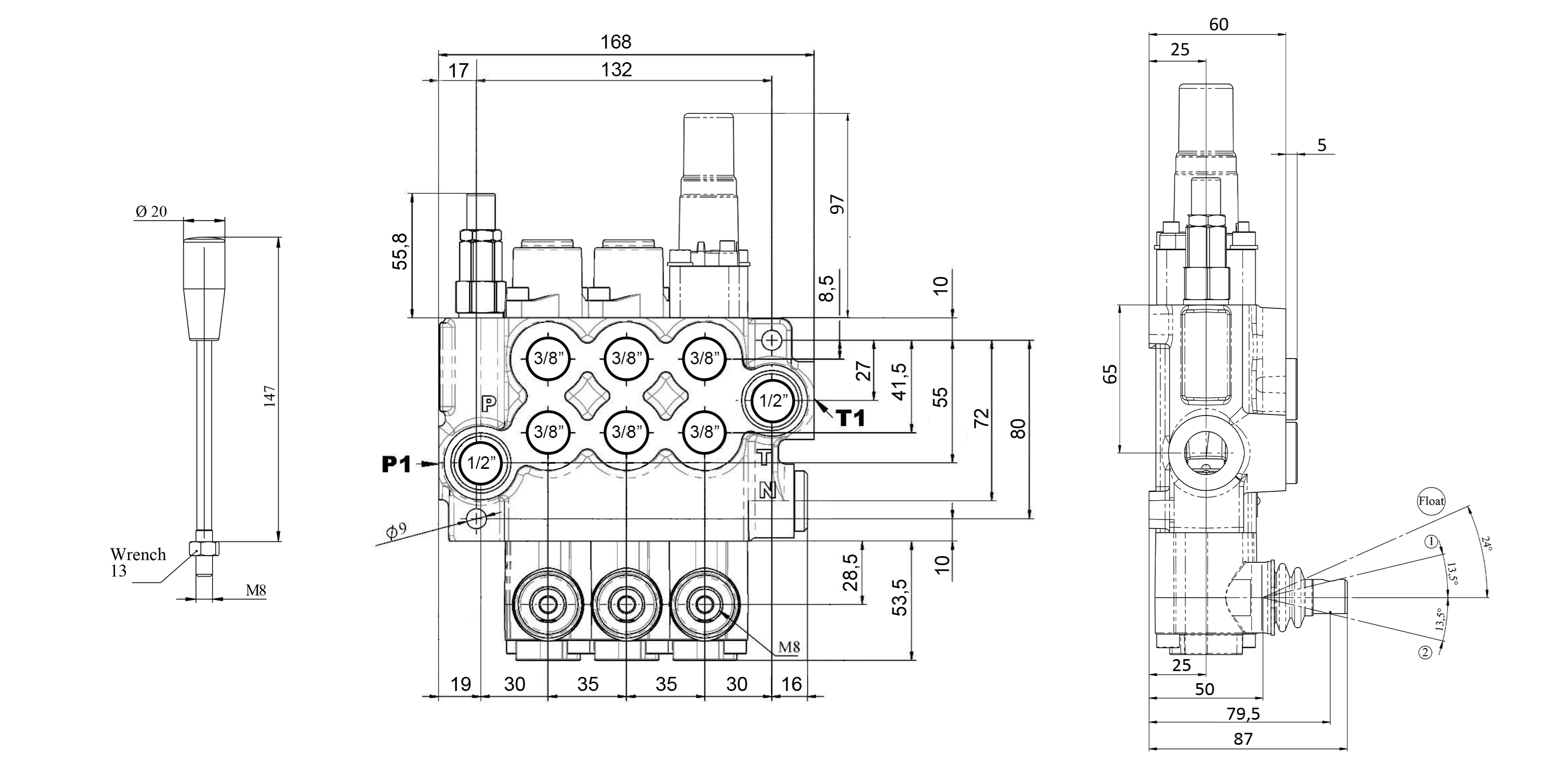

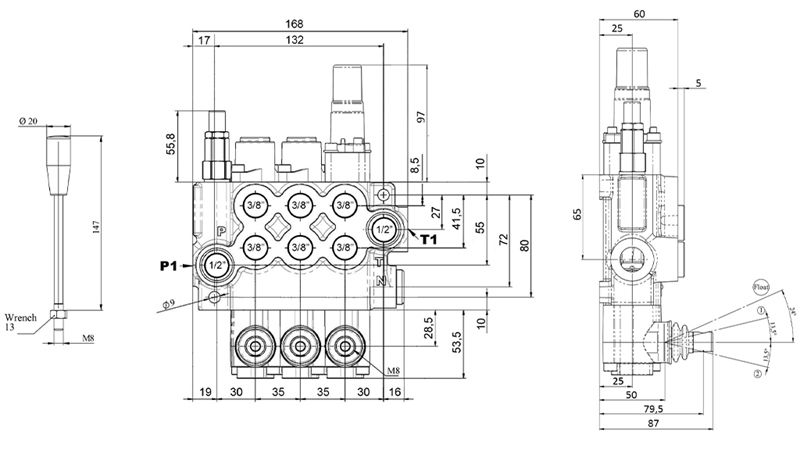

Dimenzije

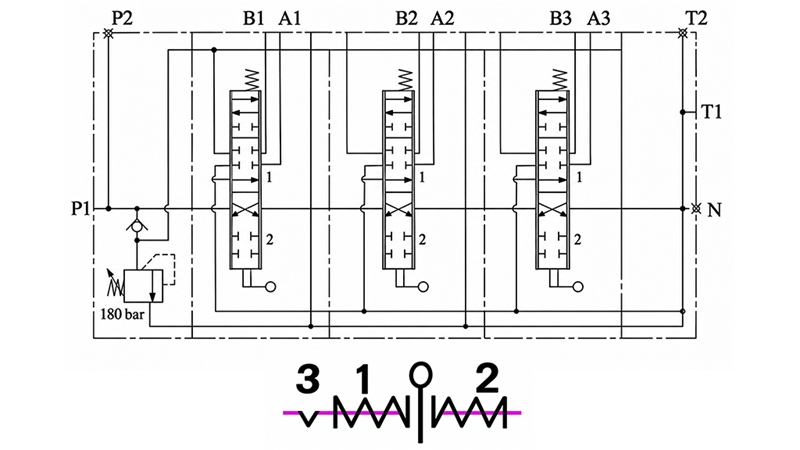

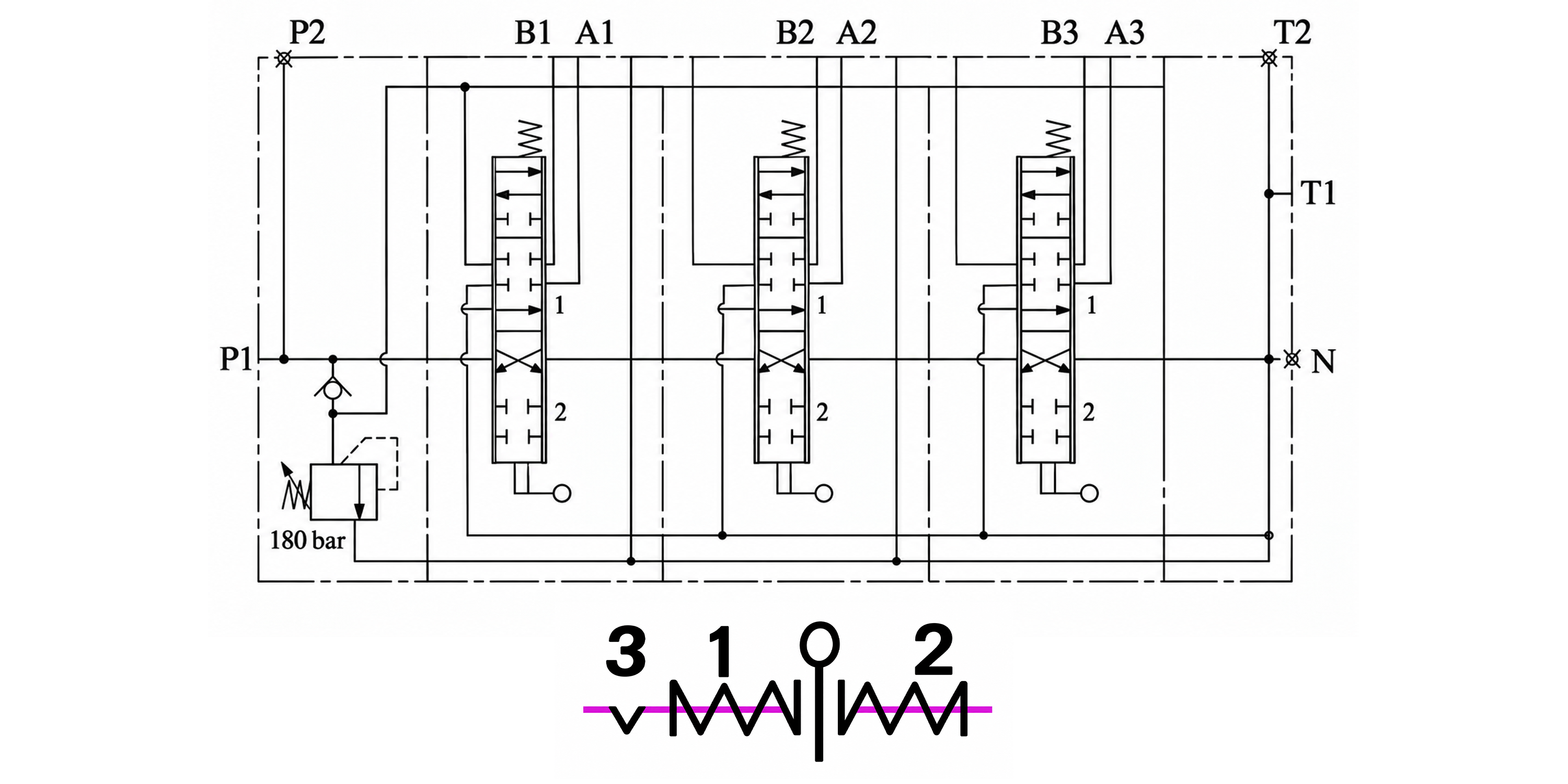

Hidravlična vezalna shema ventila
