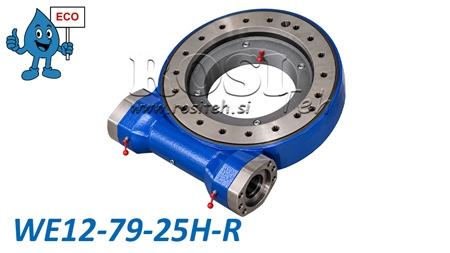

PUŽNI OKRETNI POGON SERIJE WEA12 - 9,36 kNm - PRIJENOSNI OMJER 79:1 - ECO

Opis

Pužni okretni pogoni serije WEA iz naše ECO linije nude snažno, robusno i ekonomično rješenje za kontrolirano okretanje teških konstrukcija i strojeva. Kombiniraju pužni reduktor i okretni ležaj u kompaktnoj jedinici, omogućujući prijenos visokog okretnog momenta uz prihvat aksijalnih, radijalnih i prevrtnih opterećenja.

Serija WEA ECO nudi izvrstan omjer cijene i kvalitete te je prikladna za primjene u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima gdje su potrebni visok okretni moment i precizno pozicioniranje tereta.

Kako radi pužni okretni pogon

Pužni okretni pogon radi na principu pužnog prijenosa, pri čemu puž pokreće ozubljeni okretni prsten. Ova izvedba osigurava visok redukcijski omjer, visok izlazni moment te sporo, glatko i kontrolirano okretanje. Pogon se može pokretati odgovarajućim hidrauličkim motorom. Njegova konstrukcija omogućuje kontinuirano okretanje od 360°, dok integrirani okretni ležaj podnosi visoke aksijalne i radijalne sile te momente prevrtanja, što pogon čini prikladnim za zahtjevne radne uvjete.

Ključne prednosti

• ECO linija – povoljno rješenje koje nudi izvrstan omjer cijene i kvalitete.

• Visok izlazni moment za okretanje teških konstrukcija i tereta.

• Kompaktna i robusna izvedba s integriranim okretnim ležajem.

• Mogućnost kontinuiranog okretanja od 360°.

• Precizno i kontrolirano okretanje s visokim redukcijskim omjerom.

• Visoka aksijalna i radijalna nosivost.

• Visoka otpornost na momente prevrtanja.

• Visokokvalitetni materijali i toplinski obrađene komponente zupčanika.

• Širok raspon modela za različita opterećenja i primjene.

Primjene

Pužni okretni pogoni serije WEA ECO koriste se u različitim industrijama, osobito u primjenama koje zahtijevaju pouzdano okretanje i pozicioniranje komponenti i sklopova teških strojeva.

• Šumarski strojevi – šumarske prikolice, dizalice i okretne konstrukcije.

• Poljoprivredni strojevi – okretne ruke, priključci i poljoprivredna oprema.

• Građevinski strojevi – dizalice, oprema za podizanje i okretne platforme.

• Industrijska oprema – uređaji za pozicioniranje, okretni stolovi i sustavi za rukovanje materijalom.

• Transportna i specijalna vozila – okretni sklopovi i oprema montirana na vozila.

Materijali i konstrukcija

Pužni okretni pogoni serije WEA ECO izrađeni su od visokokvalitetnih čelika koji osiguravaju mehaničku čvrstoću, otpornost na trošenje i dug vijek trajanja uz pravilno održavanje.

Komponente zupčanika mogu biti izrađene od čelika razreda 45, 50Mn, 42CrMo ili 42CrMo4, dok puževi mogu biti izrađeni od čelika 42CrMo ili 20CrMoTi. Odabrane komponente toplinski su obrađene radi poboljšanja tvrdoće i otpornosti na trošenje.

Tvrdoća kaljenih površina staza kotrljanja kreće se od 55 do 62 HRC, dok se površinska tvrdoća sklopa pužnog prijenosa kreće od 58 do 62 HRC.

Pužni okretni pogon tvornički je podmazan.

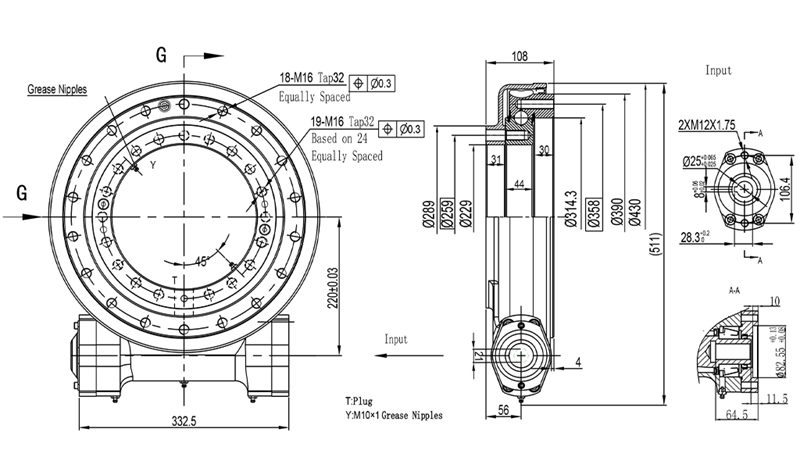

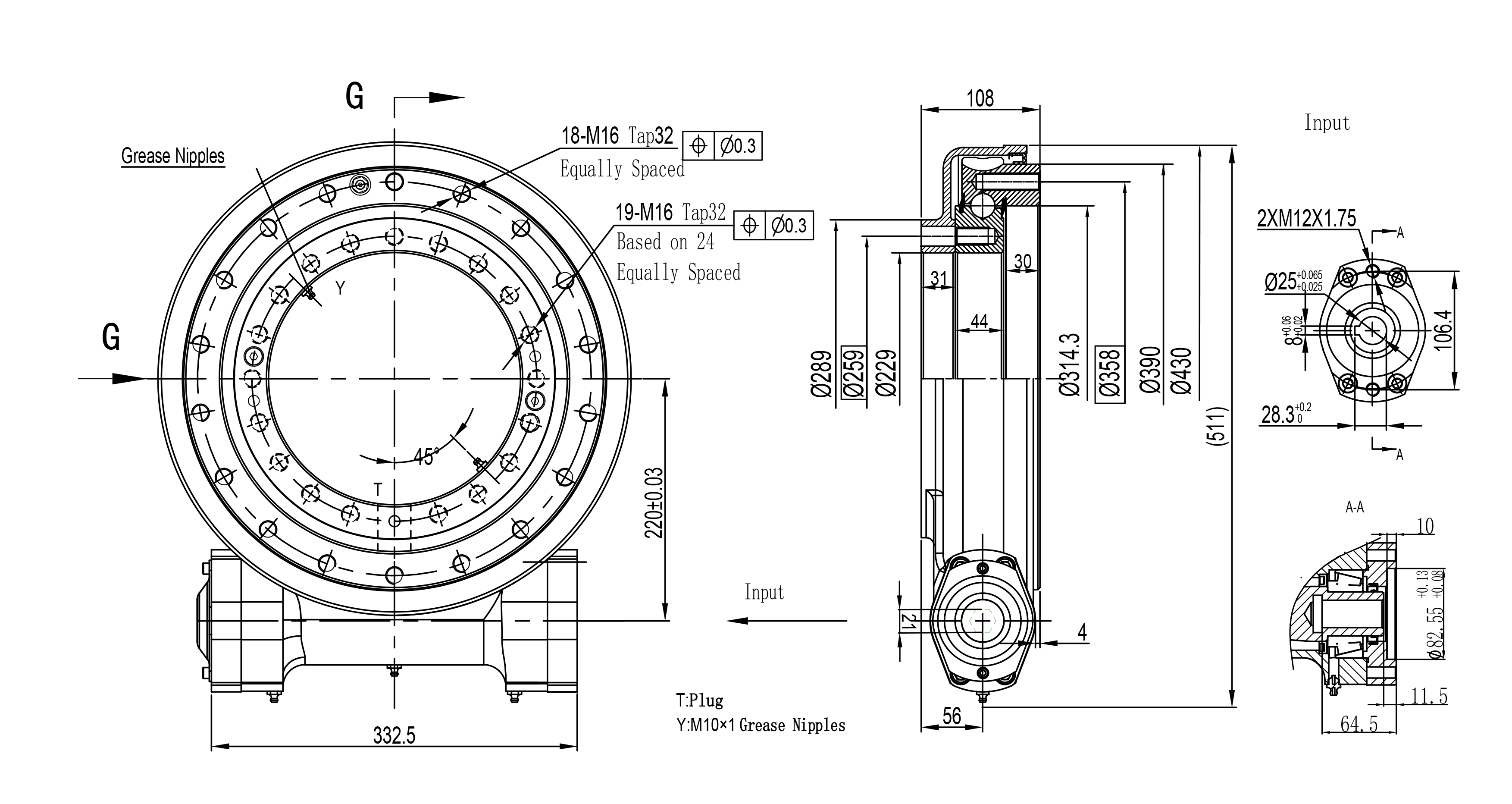

Dimenzije WEA12 - ECO

Dijagram graničnog opterećenja

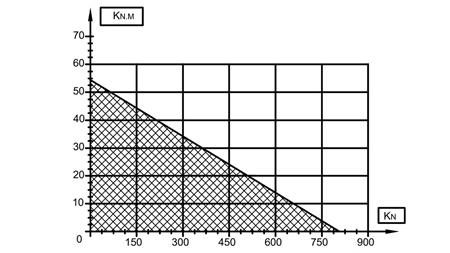

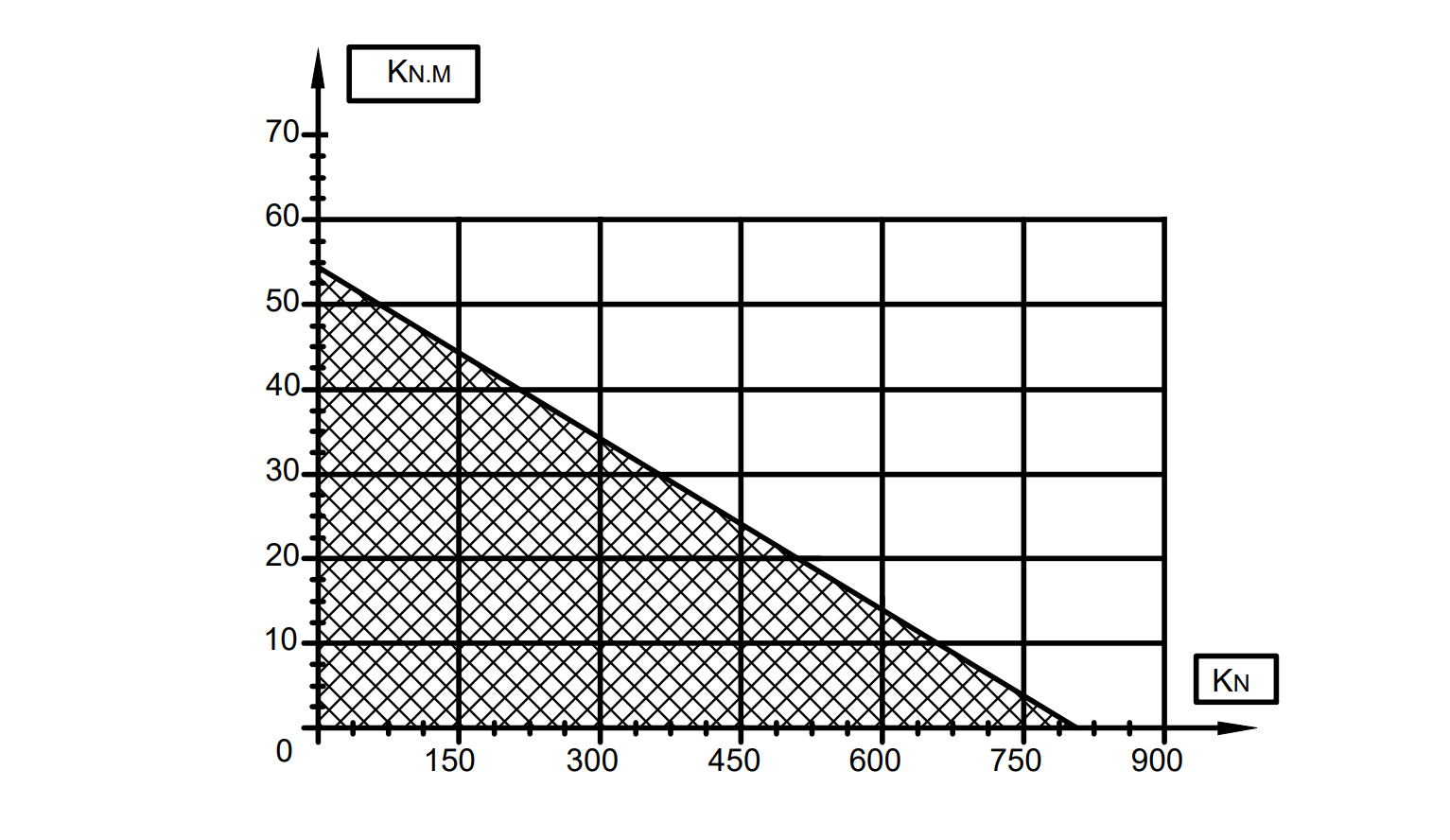

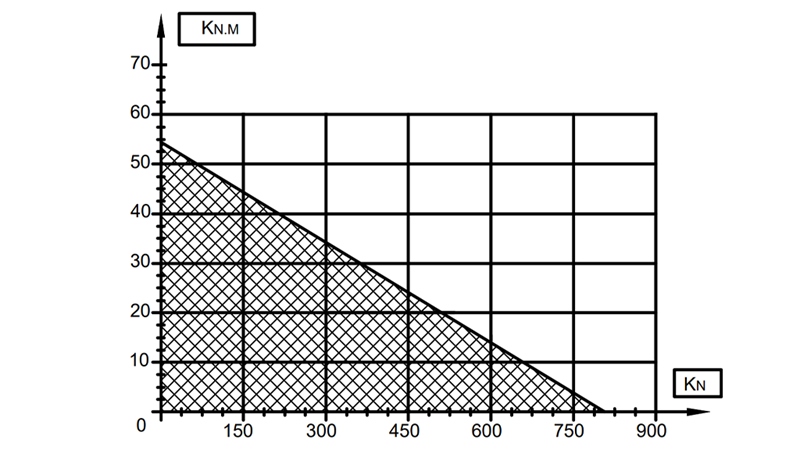

Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za pužni okretni pogon WEA12. Kako se aksijalno opterećenje povećava, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad okretnog pogona moraju se poštovati granična opterećenja koja je naveo proizvođač.

Vodoravna os: Aksijalno opterećenje u kN.

Okomita os: Moment prevrtanja u kNm.

Osjenčano područje: Dopuštene kombinacije opterećenja prema dijagramu proizvođača.

Granična krivulja: Maksimalno dopušteno kombinirano opterećenje koje se ne smije prekoračiti.
