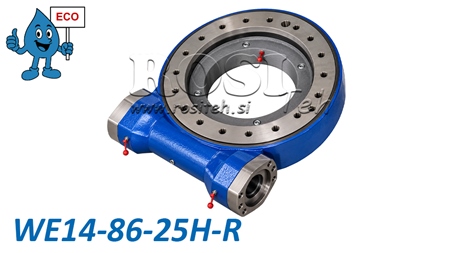

PUŽNI OKRETNI POGON SERIJE WEA14 - 11 kNm - PRIJENOSNI OMJER 86:1 - ECO

Opis

Pužni okretni pogoni serije WEA iz naše linije ECO nude snažno, robusno i ekonomično rješenje za kontrolirano zakretanje teških konstrukcija i strojeva. Kombiniraju pužni reduktor i okretni ležaj u kompaktnoj jedinici, omogućujući prijenos visokog okretnog momenta uz preuzimanje aksijalnih, radijalnih i opterećenja od momenta prevrtanja.

Serija WEA ECO nudi izvrstan omjer cijene i kvalitete te je prikladna za primjene u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima gdje su potrebni visok okretni moment zakretanja i precizno pozicioniranje tereta.

Način rada pužnog okretnog pogona

Pužni okretni pogon radi na principu pužnog prijenosa, pri čemu puž pogoni ozubljeni okretni vijenac. Takva izvedba omogućuje visok omjer redukcije, visok izlazni moment te sporo, glatko i kontrolirano zakretanje. Pogon se može pokretati odgovarajućim hidrauličkim motorom. Njegova konstrukcija omogućuje kontinuirano zakretanje od 360°, dok integrirani okretni ležaj preuzima velike aksijalne i radijalne sile te momente prevrtanja, čineći pogon prikladnim za zahtjevne radne uvjete.

Ključne prednosti

• Linija ECO – povoljno rješenje koje nudi izvrstan omjer cijene i kvalitete.

• Visok izlazni moment za zakretanje teških konstrukcija i tereta.

• Kompaktna i robusna izvedba s integriranim okretnim ležajem.

• Mogućnost kontinuiranog zakretanja od 360°.

• Precizno i kontrolirano zakretanje s visokim omjerom redukcije.

• Visoka aksijalna i radijalna nosivost.

• Visoka otpornost na momente prevrtanja.

• Visokokvalitetni materijali i toplinski obrađene komponente prijenosnika.

• Širok raspon modela za različita opterećenja i primjene.

Primjene

Pužni okretni pogoni serije WEA ECO koriste se u raznim industrijama, osobito u primjenama koje zahtijevaju pouzdano zakretanje i pozicioniranje komponenti i sklopova teških strojeva.

• Šumarska mehanizacija – šumarske prikolice, dizalice i okretne konstrukcije.

• Poljoprivredna mehanizacija – okretne ruke, priključci i poljoprivredna oprema.

• Građevinski strojevi – dizalice, oprema za podizanje i okretne platforme.

• Industrijska oprema – uređaji za pozicioniranje, okretni stolovi i sustavi za manipulaciju materijalom.

• Transportna i specijalna vozila – okretni sklopovi i oprema montirana na vozila.

Materijali i konstrukcija

Pužni okretni pogoni serije WEA ECO izrađeni su od visokokvalitetnih čelika koji osiguravaju mehaničku čvrstoću, otpornost na trošenje i dug vijek trajanja uz pravilno održavanje.

Komponente prijenosnika mogu biti izrađene od čelika kvalitete 45, 50Mn, 42CrMo ili 42CrMo4, dok puževi mogu biti izrađeni od čelika 42CrMo ili 20CrMoTi. Odabrane komponente toplinski su obrađene radi povećanja tvrdoće i otpornosti na trošenje.

Tvrdoća kaljenih površina kotrljnih staza iznosi od 55 do 62 HRC, dok površinska tvrdoća sklopa pužnog prijenosa iznosi od 58 do 62 HRC.

Pužni okretni pogon tvornički je podmazan.

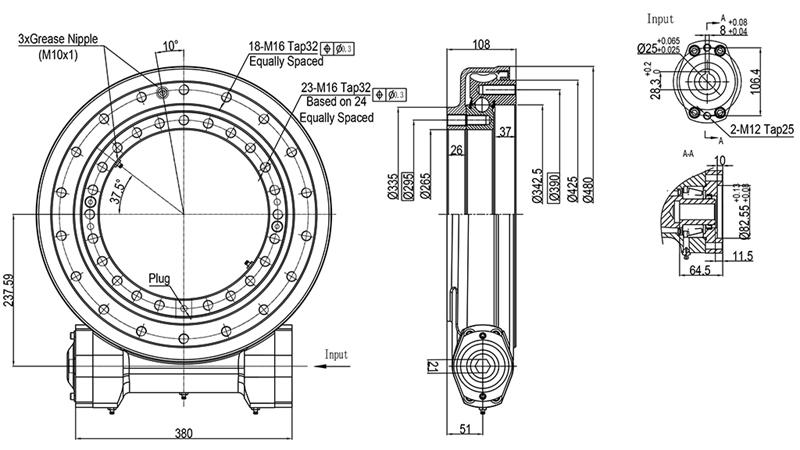

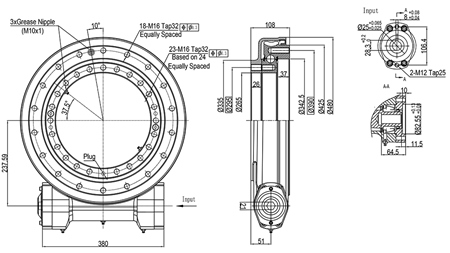

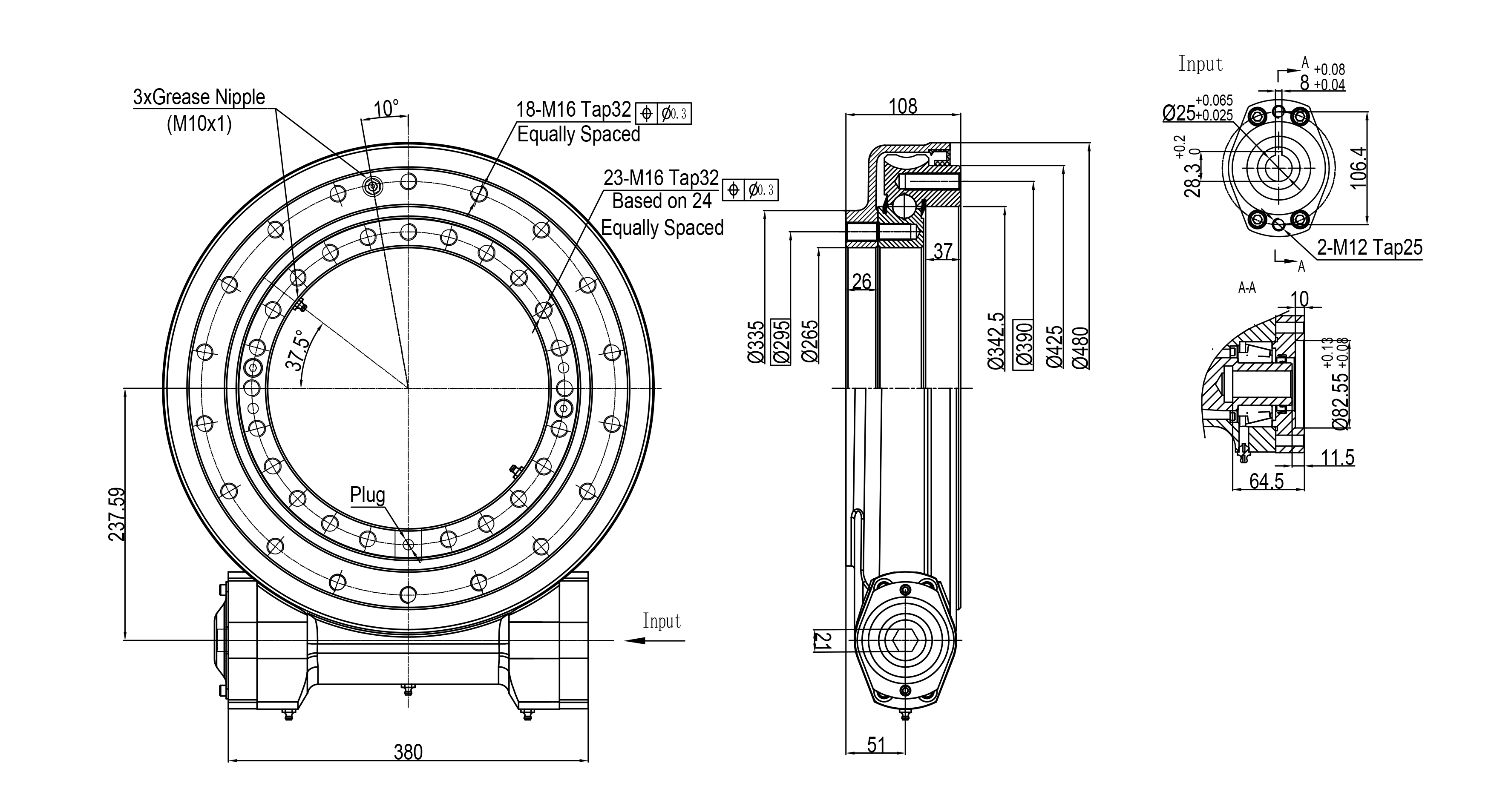

Dimenzije WEA14 - ECO

Dijagram graničnog opterećenja

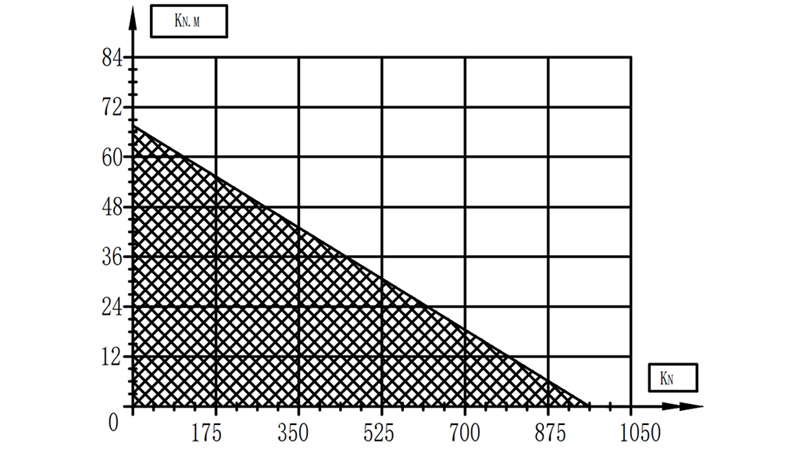

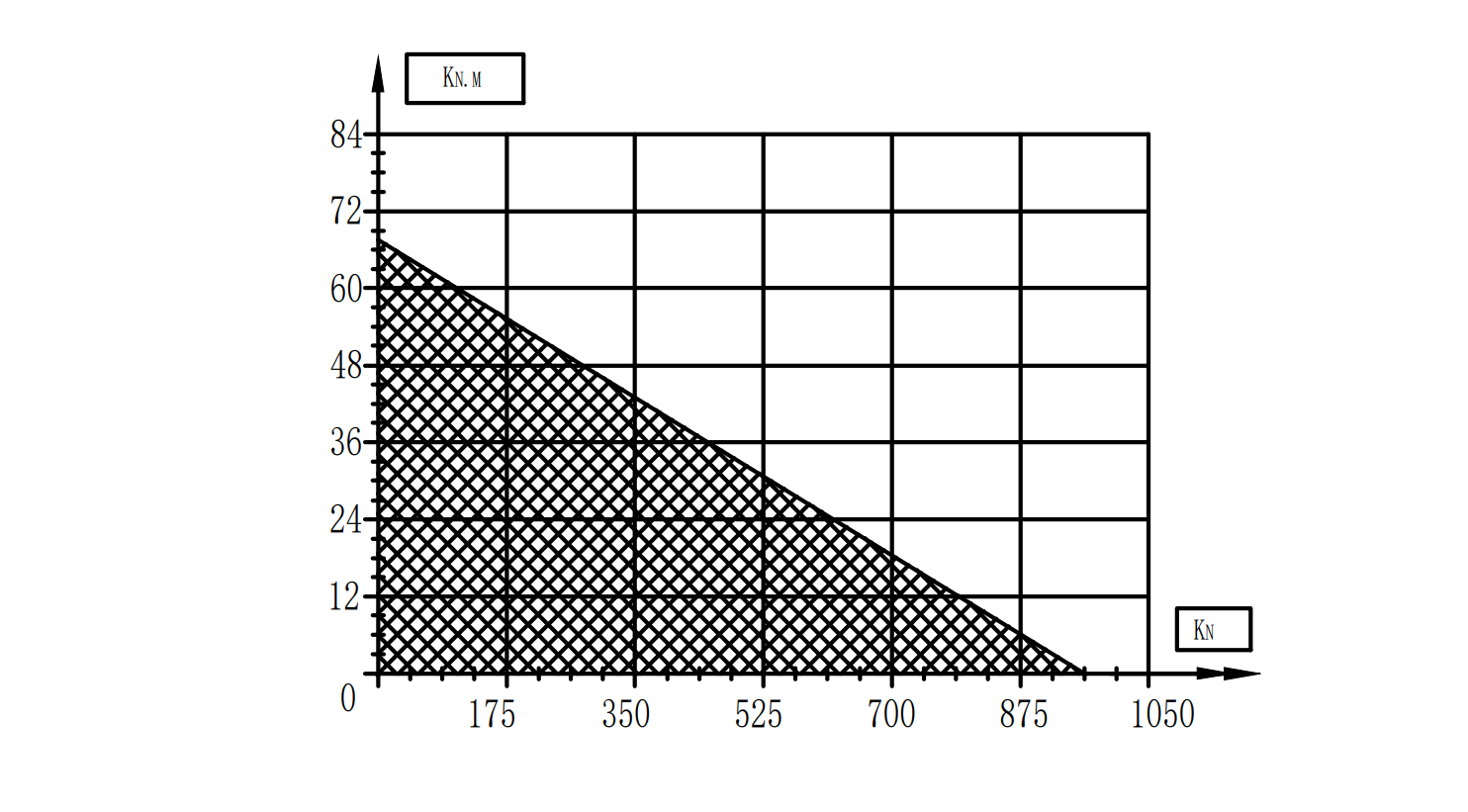

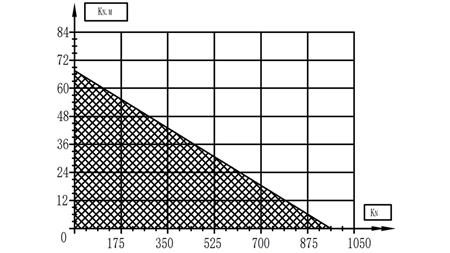

Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za pužni okretni pogon WEA14. Kako se aksijalno opterećenje povećava, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad okretnog pogona potrebno je poštivati granična opterećenja koja je naveo proizvođač.

Horizontalna os: Aksijalno opterećenje u kN.

Vertikalna os: Moment prevrtanja u kNm.

Osjenčano područje: Dopuštene kombinacije opterećenja prema dijagramu proizvođača.

Granična krivulja: Maksimalno dopušteno kombinirano opterećenje koje se ne smije prekoračiti.
