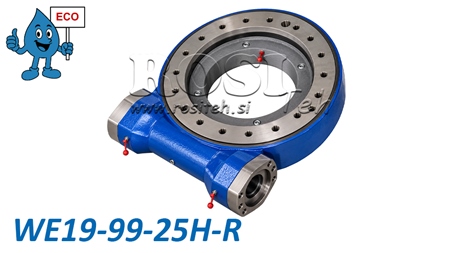

PUŽNI OKRETNI POGON SERIJE WEA19 - 19,1 kNm - PRIJENOSNI OMJER 99:1 - ECO

Opis

Okretni pogoni s pužnim prijenosom serije WEA iz naše ECO linije nude snažno, robusno i ekonomično rješenje za kontrolirano zakretanje teških konstrukcija i strojeva. Kombiniraju pužni reduktor i okretni ležaj u kompaktnoj jedinici, omogućujući prijenos visokog okretnog momenta uz podupiranje aksijalnih, radijalnih i prevrtnih opterećenja.

Serija WEA ECO nudi izvrstan omjer cijene i kvalitete te je prikladna za primjene u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima gdje su potrebni visok zakretni moment i precizno pozicioniranje tereta.

Kako radi okretni pogon s pužnim prijenosom

Okretni pogon s pužnim prijenosom radi na principu pužnog prijenosa, pri čemu puž pogoni ozubljeni okretni vijenac. Ova konstrukcija osigurava visok redukcijski omjer, visok izlazni moment te sporo, glatko i kontrolirano zakretanje. Pogon se može pokretati odgovarajućim hidromotorom. Njegova konstrukcija omogućuje kontinuirano zakretanje od 360°, dok integrirani okretni ležaj podnosi velike aksijalne i radijalne sile kao i momente prevrtanja, što pogon čini prikladnim za zahtjevne radne uvjete.

Ključne prednosti

• ECO linija – povoljno rješenje koje nudi izvrstan omjer cijene i kvalitete.

• Visok izlazni moment za zakretanje teških konstrukcija i tereta.

• Kompaktna i robusna izvedba s integriranim okretnim ležajem.

• Mogućnost kontinuiranog zakretanja od 360°.

• Precizno i kontrolirano zakretanje s visokim redukcijskim omjerom.

• Visoka aksijalna i radijalna nosivost.

• Visoka otpornost na momente prevrtanja.

• Visokokvalitetni materijali i termički obrađene komponente zupčanika.

• Širok raspon modela za različita opterećenja i primjene.

Primjene

Okretni pogoni s pužnim prijenosom serije WEA ECO koriste se u različitim industrijama, osobito u primjenama koje zahtijevaju pouzdano zakretanje i pozicioniranje komponenti i sklopova teških strojeva.

• Šumarski strojevi – šumarske prikolice, dizalice i okretne konstrukcije.

• Poljoprivredni strojevi – okretne ruke, priključci i poljoprivredna oprema.

• Građevinski strojevi – dizalice, oprema za podizanje i okretne platforme.

• Industrijska oprema – uređaji za pozicioniranje, okretni stolovi i sustavi za rukovanje materijalom.

• Transportna i specijalna vozila – okretni sklopovi i oprema montirana na vozila.

Materijali i konstrukcija

Okretni pogoni s pužnim prijenosom serije WEA ECO izrađeni su od visokokvalitetnih čelika koji osiguravaju mehaničku čvrstoću, otpornost na trošenje i dug radni vijek uz pravilno održavanje.

Komponente zupčanika mogu biti izrađene od čelika razreda 45, 50Mn, 42CrMo ili 42CrMo4, dok puževi mogu biti izrađeni od čelika 42CrMo ili 20CrMoTi. Odabrane komponente su termički obrađene radi povećanja tvrdoće i otpornosti na trošenje.

Tvrdoća kaljenih površina staza kotrljanja kreće se od 55 do 62 HRC, dok se površinska tvrdoća sklopa pužnog prijenosa kreće od 58 do 62 HRC.

Okretni pogon s pužnim prijenosom tvornički je podmazan.

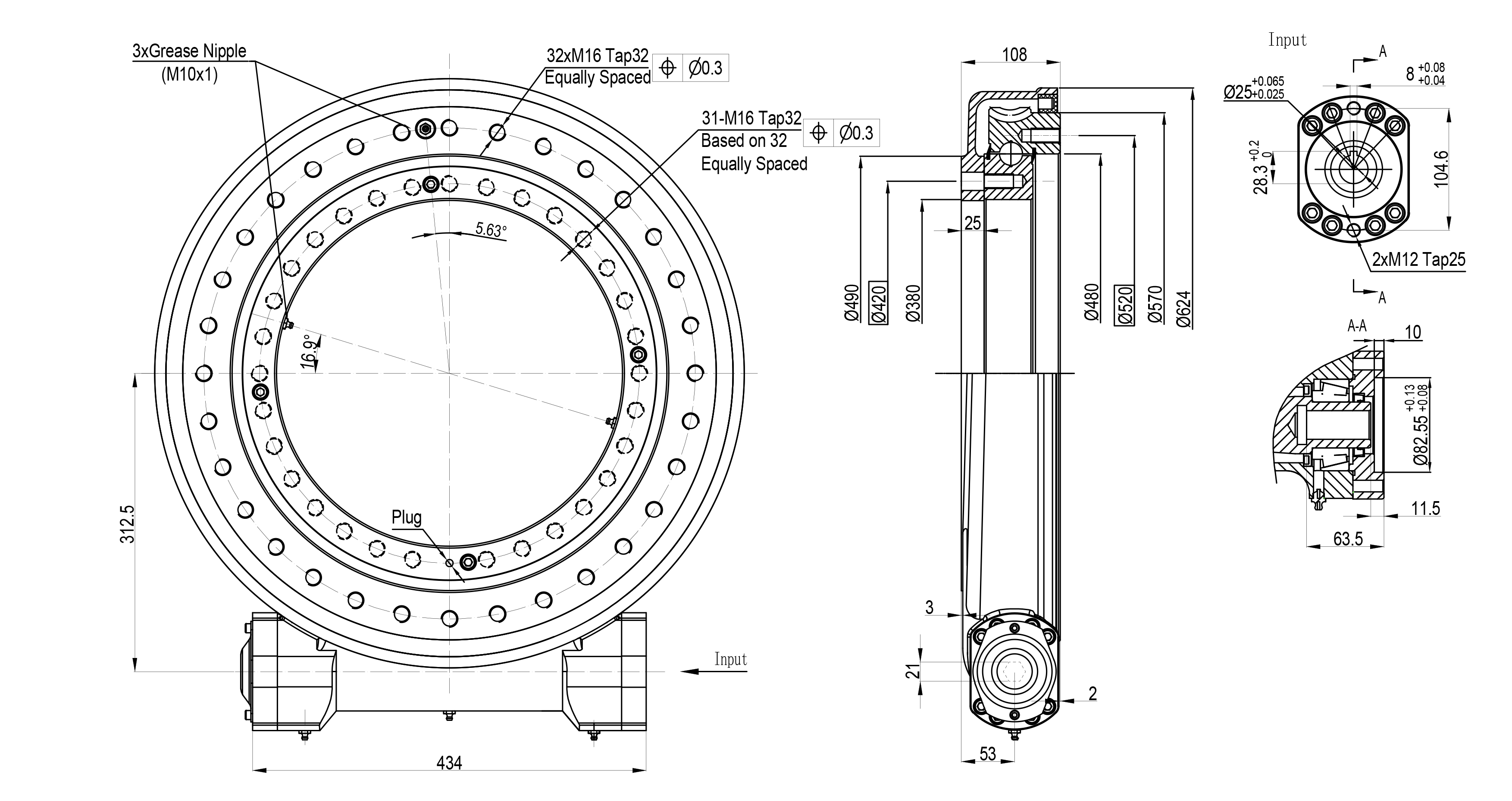

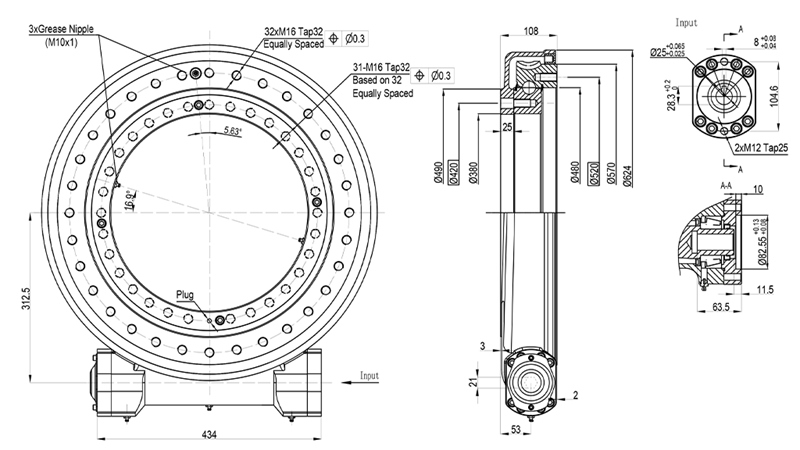

Dimenzije WEA19 - ECO

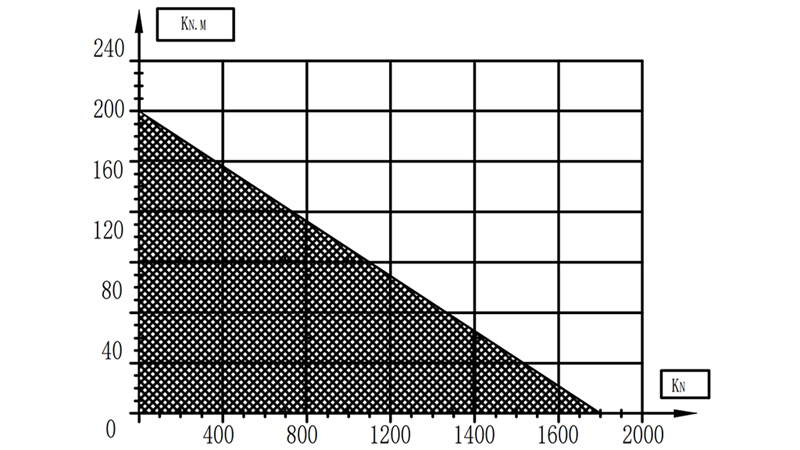

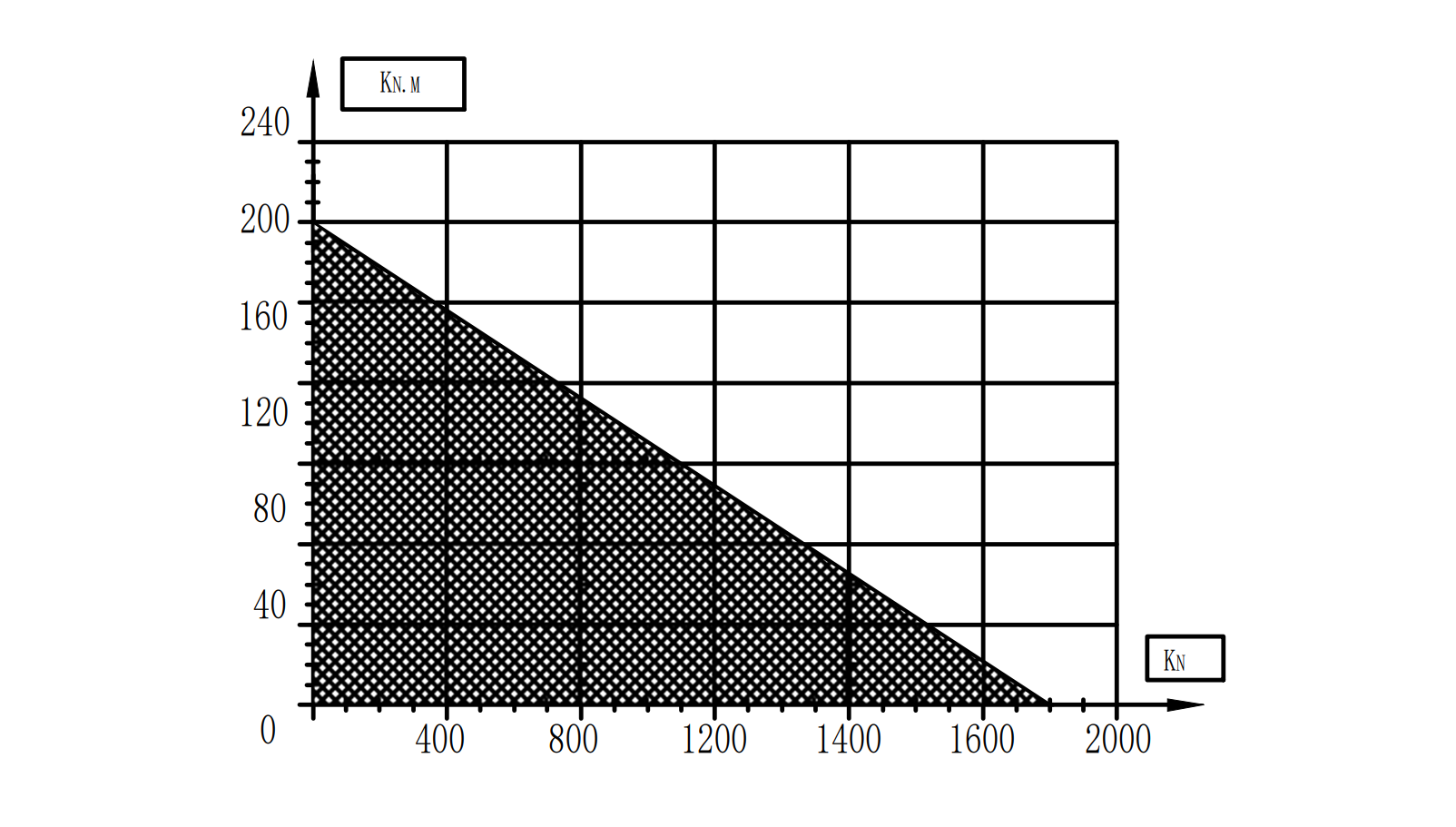

Dijagram graničnog opterećenja

Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za okretni pogon s pužnim prijenosom WEA19. Kako se aksijalno opterećenje povećava, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad okretnog pogona moraju se poštovati granična opterećenja koja je naveo proizvođač.

Horizontalna os: Aksijalno opterećenje u kN.

Vertikalna os: Moment prevrtanja u kNm.

Osjenčano područje: Dopuštene kombinacije opterećenja prema dijagramu proizvođača.

Granična krivulja: Maksimalno dopušteno kombinirano opterećenje koje se ne smije prekoračiti.
