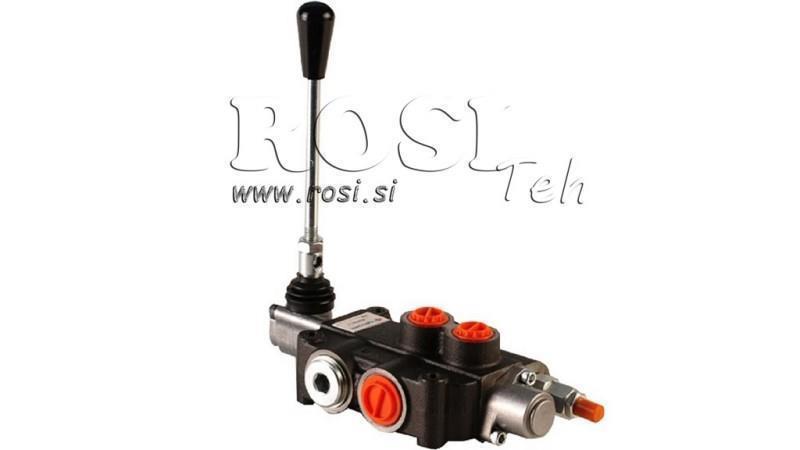

RUČNI HIDRAULIČNI VENTIL MONOBLOK 1xZ80
| Tehničke informacije | |
| Dobavljač: | Bugarska |
| Povrat ili zamjena: | 14 dana |
| Jamstvo: | 6 mjeseci |
| Masa proizvoda: | 3,7 kg |
| Tip ventila: | Z80 monoblok |
| Nazivni protok: | 80 L/min |
| Broj sekcija: | 1 |
| Materijal kućišta: | Lijevano željezo |
| Materijal razvodnog klipa: | Ugljični čelik (promjer 18 mm) |
| Upravljanje: | Mehaničko (putem upravljačke ručice) |
| Hidraulički krug: | Paralelni |
| Maks. tlak (priključak T): | 35 bar (povratni tlak) |
| Maks. tlak (priključak P): | 315 bar (ulazni tlak) |
| Maks. tlak (priključci A i B): | 315 bar (radni tlak) |
| Tvornički podešen ventil za ograničenje tlaka: | 180 bar |
| Raspon podešavanja ventila za ograničenje tlaka: | 120–250 bar |
| Unutarnje propuštanje: | 8 cm³/min pri Δp = 100 bar i 40°C |
| Radna temperatura: | -40°C do +60°C |
| Radna temperatura ulja: | -20°C do +80°C s NBR brtvama, -20°C do +100°C s FPM brtvama |
| Viskoznost ulja: | 15–75 mm²/s (preporučeno) |
Opis
Z80 hidraulički monoblok ventili namijenjeni su za pouzdano i precizno upravljanje protokom hidrauličkog ulja između pumpe i hidrauličkih aktuatora. Dostupni su u izvedbama s 1 do 6 sekcija, što omogućuje upravljanje jednom do šest neovisnih hidrauličkih funkcija, ovisno o zahtjevima sustava.
Svaka sekcija ima radne priključke A i B. Standardna BSP izvedba koristi priključak G 1/2 za tlačni ulaz P, G 3/4 za povratni priključak T te priključke G 1/2 za radne priključke A i B. Ovisno o odabranoj konfiguraciji razvodnog klipa, ventil je prikladan za upravljanje dvoradnim ili jednoradnim hidrauličkim cilindrima, hidrauličkim motorima i drugim hidrauličkim aktuatorima.
U ručno upravljanoj izvedbi ventil se mehanički upravlja ručicama. Pomicanjem pojedine ručice hidrauličko ulje usmjerava se prema odgovarajućem radnom priključku, čime se upravlja smjerom kretanja priključenog aktuatora. U neutralnom položaju odgovarajuća hidraulička funkcija nije aktivirana.
Glavne prednosti Z80 ventila:
- nazivni protok: 80 l/min,
- maksimalni radni tlak: 315 bar,
- dostupni s 1 do 6 sekcija,
- kompaktna i robusna monoblok konstrukcija,
- jednostavno i izravno ručno upravljanje,
- neovisno upravljanje pojedinačnim hidrauličkim funkcijama,
- standardni hidraulički priključci,
- prikladni za različite mobilne i stacionarne hidrauličke sustave.
Z80 ventili opremljeni su glavnim ventilom za ograničenje tlaka i nepovratnim ventilom. Dostupni su u paralelnim ili tandem konfiguracijama, s opcijskim Power Beyond (Carry Over) priključkom za spajanje dodatnih hidrauličkih ventila.
Z80 hidraulički monoblok ventili prikladni su za uporabu na poljoprivrednim i šumarskim strojevima, kao i na različitoj industrijskoj i mobilnoj hidrauličkoj opremi. Odabir odgovarajućeg broja sekcija i tipa razvodnog klipa omogućuje prilagodbu ventila specifičnim hidrauličkim funkcijama svakog stroja ili primjene.

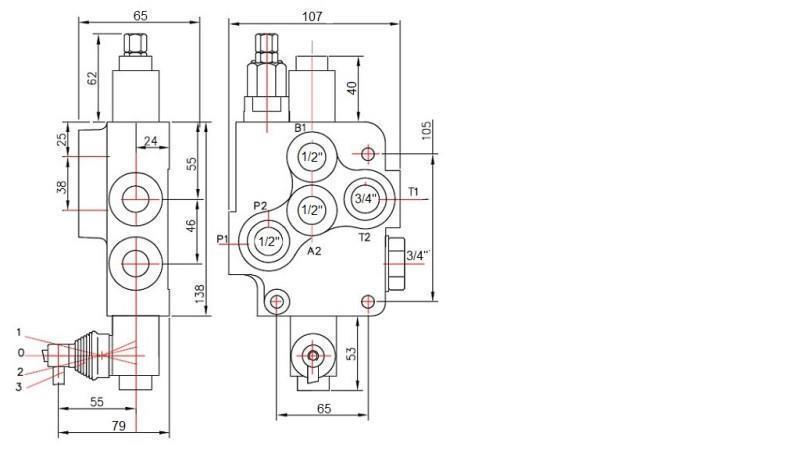

Dimenzije

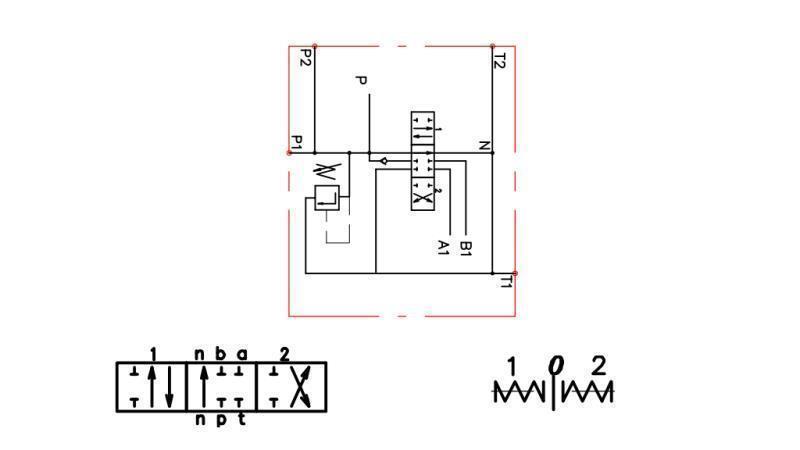

Shema hidrauličkog kruga
