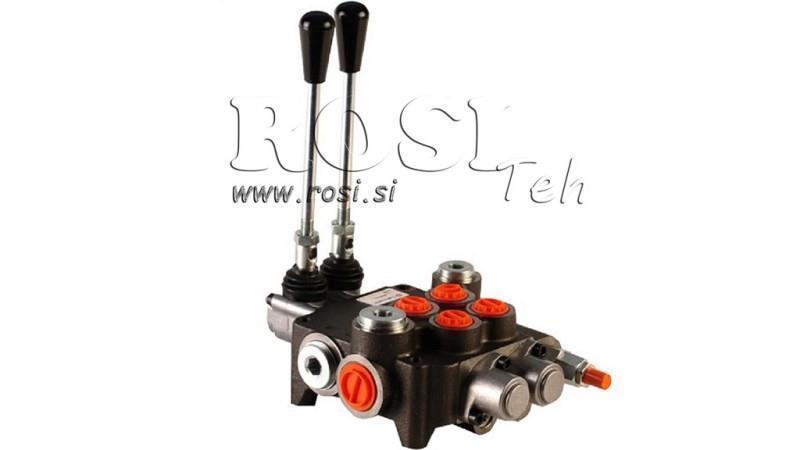

RUČNI HIDRAULIČNI VENTIL MONOBLOK 2xZ80
| Tehničke informacije | |
| Dobavljač: | Bugarska |
| Povrat ili zamjena: | 14 dana |
| Jamstvo: | 6 mjeseci |
| Masa proizvoda: | 6,2 kg |
| Tip ventila: | Z80 monoblok |
| Nazivni protok: | 80 L/min |
| Broj sekcija: | 2 |
| Materijal tijela: | Lijevano željezo |
| Materijal razvodnog klipa: | Ugljični čelik (promjer 18 mm) |
| Upravljanje: | Mehaničko (putem upravljačke ručice) |
| Hidraulički krug: | Paralelni |
| Maks. tlak (priključak T): | 35 bar (povratni tlak) |
| Maks. tlak (priključak P): | 315 bar (ulazni tlak) |
| Maks. tlak (priključci A i B): | 315 bar (radni tlak) |
| Tvornički podešen sigurnosni ventil: | 180 bar |
| Raspon podešavanja sigurnosnog ventila: | 120-250 bar |
| Unutarnje propuštanje: | 8 cm³/min pri Δp = 100 bar i 40°C |
| Radna temperatura: | -40°C do +60°C |
| Radna temperatura ulja: | -20°C do +80°C s NBR brtvama, -20°C do +100°C s FPM brtvama |
| Viskoznost ulja: | 15–75 mm²/s (preporučeno) |
Opis
Hidraulički monoblok razvodnici Z80 namijenjeni su za pouzdano i precizno upravljanje protokom hidrauličkog ulja između pumpe i hidrauličkih izvršnih elemenata. Dostupni su u izvedbama s 1 do 6 sekcija, što omogućuje upravljanje jednom do šest neovisnih hidrauličkih funkcija, ovisno o zahtjevima sustava.
Svaka sekcija ima radne priključke A i B. Standardna BSP izvedba koristi priključak G 1/2 za tlačni ulaz P, G 3/4 za povratni priključak T te priključke G 1/2 za radne priključke A i B. Ovisno o odabranoj konfiguraciji razvodnog klipa, ventil je prikladan za upravljanje dvoradnim ili jednoradnim hidrauličkim cilindrima, hidrauličkim motorima i drugim hidrauličkim izvršnim elementima.
U izvedbi s ručnim upravljanjem ventilom se mehanički upravlja pomoću ručica. Pomicanjem pojedine ručice hidrauličko ulje usmjerava se prema odgovarajućem radnom priključku, čime se upravlja smjerom gibanja priključenog izvršnog elementa. U neutralnom položaju odgovarajuća hidraulička funkcija nije aktivirana.
Glavne prednosti ventila Z80:
- nazivni protok: 80 l/min,
- maksimalni radni tlak: 315 bar,
- dostupni s 1 do 6 sekcija,
- kompaktna i robusna monoblok konstrukcija,
- jednostavno i izravno ručno upravljanje,
- neovisno upravljanje pojedinačnim hidrauličkim funkcijama,
- standardni hidraulički priključci,
- prikladni za različite mobilne i stacionarne hidrauličke sustave.
Ventili Z80 opremljeni su glavnim sigurnosnim ventilom i nepovratnim ventilom. Dostupni su u paralelnoj ili tandem konfiguraciji, s opcijskim priključkom Power Beyond (Carry Over) za spajanje dodatnih hidrauličkih ventila.
Hidraulički monoblok razvodnici Z80 prikladni su za primjenu na poljoprivrednim i šumarskim strojevima, kao i na raznoj industrijskoj i mobilnoj hidrauličkoj opremi. Odabirom odgovarajućeg broja sekcija i tipa razvodnog klipa ventil se može prilagoditi specifičnim hidrauličkim funkcijama svakog stroja ili primjene.

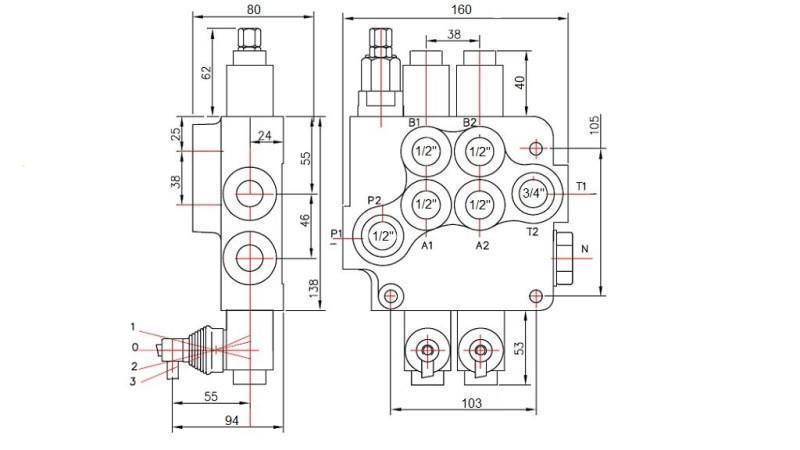

Dimenzije
Shema hidrauličkog kruga
