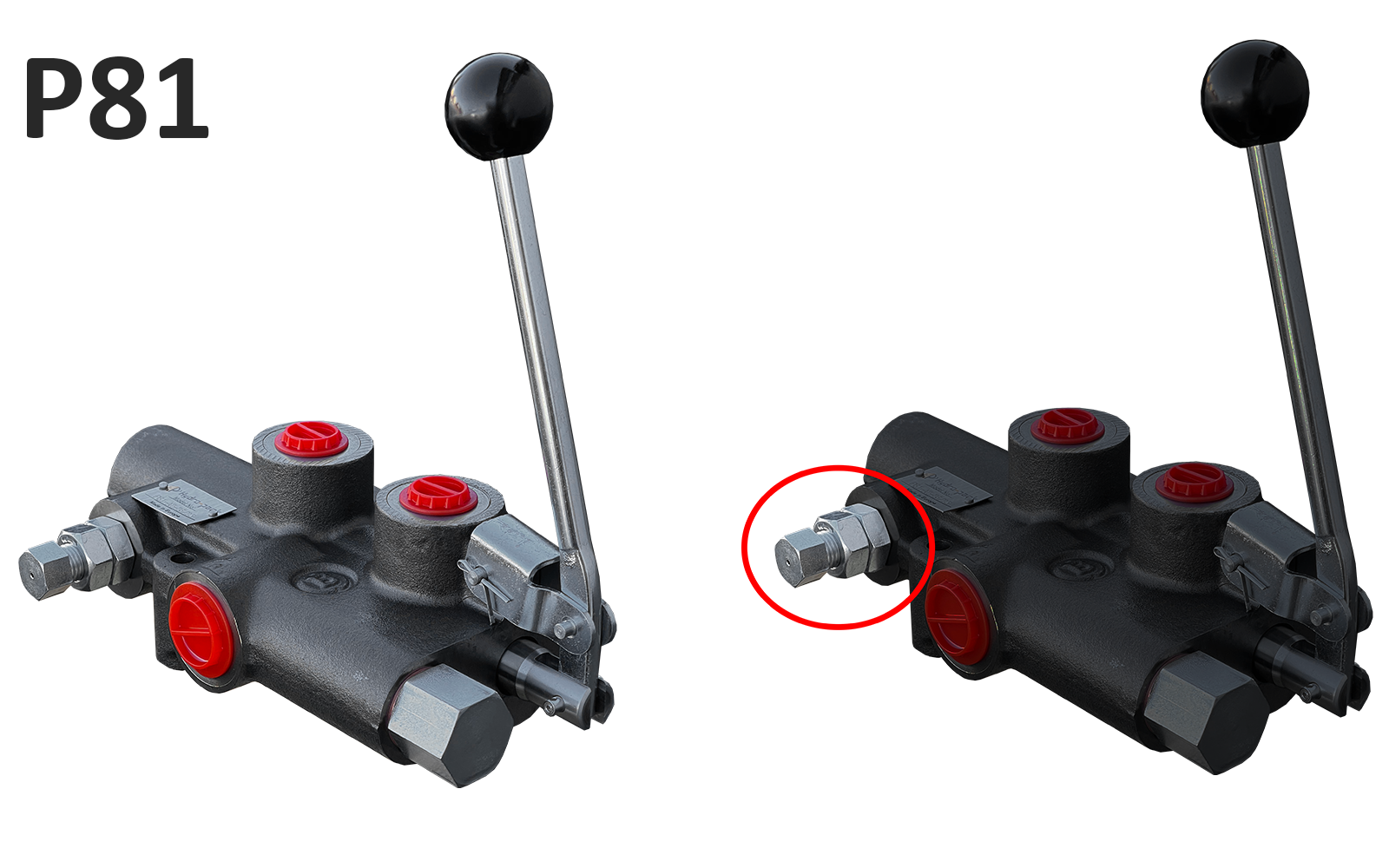

DRUCKABLASSSTIFT FÜR VENTIL P81

Beschreibung

Der Druckentlastungsstift ermöglicht ein Druckentlastungssystem (automatische Rückkehr des Steuerhebels in die Mittelstellung). Wenn der Steuerkolben in das Druckentlastungssystem bewegt wird, wird das Öl zum Arbeitsanschluss „B“ umgeleitet (weg vom Hebel). Wenn der Druck am Anschluss „B“ den eingestellten Wert überschreitet, lässt der Druckentlastungsstift den Steuerhebel in die Mittelstellung zurückkehren. Die Werkseinstellung beträgt 70 bar. Der Druckentlastungsstift ist einstellbar, indem die Mutter (4) gelockert und die Einstellschraube (5) gedreht wird. Durch Drehen der Schraube im Uhrzeigersinn wird die Druckeinstellung des Druckentlastungsstifts erhöht, durch Drehen gegen den Uhrzeigersinn verringert.

WARNUNG: Wenn der Druckentlastungsstift auf einen zu hohen Druck eingestellt ist, kehrt der Hebel nicht in die Mittelstellung zurück. Ist der Druck zu niedrig eingestellt, hält der Druckentlastungsstift den Hebel nicht in der für die Auslösung bereitstehenden Position.

Bauteile:

- Federadapter (1)

- Feder (2)

- Stopfen (3)

- Mutter (4)

- Einstellschraube (5)

- Kolbenhülse (6)

- O-Ring 12,5 x 1,8 (7)

- O-Ring 11,2 x 1,8 (8)

- Sicherheitsdichtung 16 x 1,3 x 1,4 (9)

- Sicherheitsdichtung 14,28 x 1 x 1,3 (10)

- Kolben (11)

- Sicherheitscheibe 5,1 x 1,4 (12)

- O-Ring 4 x 1,8 (13)

- O-Ring 5 x 1,8 (14)

- Stahlkugel (15)
