MINI HIDRAVLIČNI AGREGAT 24V DC - 2,2kW = 2,1cc - 8 lit - enosmerni sklop Z ROČNO ČRPALKO

Opis:

Mini hidravlični agregat so samostojne enote. Delujejo tako, da s pomočjo elektro motorja ustvarijo hidravlični tlak, potreben za pogon motorjev, valjev, avtodvigal, hidravličnih cilindrov in ostalih aplikacij.

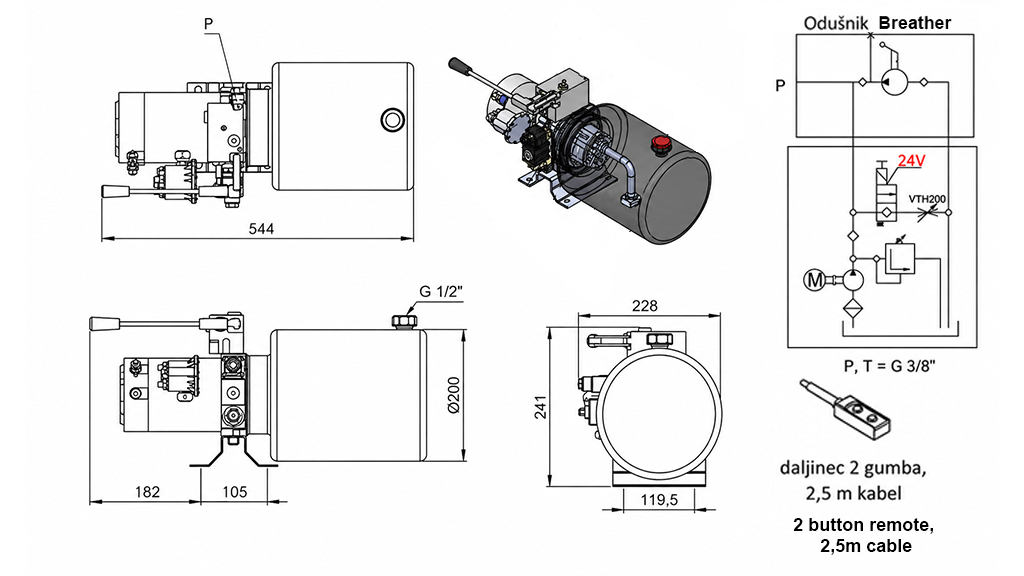

Vezalna shema

• Negativni (−) pol akumulatorja se poveže na negativni (−) pol DC motorja (moder).
• Pozitivni (+) pol akumulatorja se poveže na desni bakreni priključek kontaktorja.
• Kabel kontaktorja se poveže med pozitivni (+) pol DC motorja (rdeč) in levi bakreni priključek kontaktorja.
• Združen dvožilni kabel se poveže na priključek ventila.
• Moder kabel (ali črn, lahko se razlikuje glede na serijo) se poveže na negativni (−) pol DC motorja.
• Rdeč kabel (ali rumeno/zelen kabel, lahko se razlikuje glede na serijo) se poveže na bakreni priključek kontaktorja.
• Bel kabel se poveže na siv priključek kontaktorja, ki je bolj oddaljen od motorja.
• Termični kabel se poveže na siv priključek kontaktorja, ki je bližje motorju.
