POLŽASTI VRTLJIVI POGON SERIJE SEA7 Z ELEKTROMOTRJEM 12V

Opis

Polžasti vrtljivi pogoni serije SEA7 z elektromotorjem 12 V predstavljajo kompaktno, robustno in cenovno dostopno rešitev za električno vrtenje ter natančno pozicioniranje različnih konstrukcij in delovnih naprav. Združujejo polžasti reduktor, vrtljivi ležaj in elektromotor v funkcionalno celoto, ki omogoča prenos visokega navora ter prenašanje aksialnih, radialnih in prevrnitvenih obremenitev.

Serija SEA7 je primerna za uporabo v aplikacijah, kjer je potrebno počasno, enakomerno in nadzorovano vrtenje. Zaradi vgrajenega elektromotorja 12 V je pogon posebej uporaben pri napravah in vozilih z 12-voltnim električnim sistemom, saj za delovanje ne potrebuje dodatnega hidravličnega sistema.

Delovanje polžastega vrtljivega pogona

Polžasti vrtljivi pogon deluje na principu polžastega zobniškega prenosa, pri katerem elektromotor preko polža poganja zobati vrtljivi obroč. Takšna zasnova omogoča veliko redukcijsko razmerje, visok navor ter počasno, enakomerno in nadzorovano vrtenje.

Vgrajeni elektromotor z napetostjo 12 V omogoča električni pogon brez potrebe po hidravlični črpalki, hidromotorju ali hidravličnih ceveh. To poenostavi vgradnjo in omogoča uporabo tudi na napravah, kjer hidravlični sistem ni na voljo.

Pogon omogoča neprekinjeno vrtenje za 360°, vgrajeni vrtljivi ležaj pa zagotavlja prenašanje aksialnih in radialnih sil ter prevrnitvenih momentov. Polžasti prenos omogoča tudi visok zadrževalni navor, ki prispeva k stabilnosti položaja vrtljive konstrukcije.

Glavne prednosti

• Električni pogon z vključenim elektromotorjem 12 V.

• Delovanje brez potrebe po dodatnem hidravličnem sistemu.

• Kompaktna in robustna konstrukcija z integriranim vrtljivim ležajem.

• Možnost neprekinjenega vrtenja za 360°.

• Visoko redukcijsko razmerje za počasno in natančno vrtenje.

• Visok izhodni in zadrževalni navor.

• Visoka nosilnost pri aksialnih in radialnih obremenitvah.

• Odpornost proti velikim prevrnitvenim momentom.

• Enostavnejša vgradnja v naprave z 12-voltnim električnim sistemom.

• Široka uporabnost v kmetijski, gozdarski, gradbeni in industrijski mehanizaciji.

Področja uporabe

Polžasti vrtljivi pogoni serije SEA7 z elektromotorjem so primerni za različne aplikacije, kjer je potrebno električno krmiljeno vrtenje, pozicioniranje ali premikanje konstrukcijskih sklopov.

• Kmetijska mehanizacija – vrtljivi priključki, nastavljive konstrukcije in delovni stroji.

• Gozdarska mehanizacija – vrtljivi mehanizmi, manjše manipulacijske naprave in pomožni delovni sklopi.

• Gradbena mehanizacija – vrtljive platforme, pozicionirni sistemi in posebne konstrukcije.

• Industrijska oprema – vrtljive mize, pozicionirne naprave in manipulacijski sistemi.

• Transportna in specialna vozila – električno vodeni vrtljivi mehanizmi in nadgradnje.

• Solarni sistemi – vrtljivi nosilci in sistemi za prilagajanje položaja sončnih panelov.

Konstrukcija in zmogljivost

Polžasti vrtljivi pogon SEA7 odlikuje robustna zasnova, ki združuje zobniški prenos in vrtljivi ležaj v kompaktno ohišje. Konstrukcija omogoča prenašanje različnih obremenitev, zato je primerna za vgradnjo v številne mehanske sisteme.

Pogon ima redukcijsko razmerje 71 : 1, največjo izhodno hitrost vrtenja 1,4 vrt/min in nazivni izhodni navor 210 Nm. Statična aksialna nosilnost znaša 133 kN, radialna nosilnost 53 kN, največji prevrnitveni moment pa 13,5 kNm.

Zadrževalni navor znaša 10,4 kNm, kar omogoča učinkovito upiranje zunanjim vrtilnim obremenitvam. Pri uporabi je treba upoštevati dovoljene obremenitve, način vgradnje in ustrezno električno krmiljenje.

Električni priklop in upravljanje

Polžasti vrtljivi pogon je opremljen z elektromotorjem 12 V DC, katerega navedeni električni tok znaša največ 14 A. Primeren je za priklop na ustrezen 12-voltni vir napajanja.

Za upravljanje je potrebno zagotoviti ustrezno električno krmiljenje, zaščito napajanja in pravilno dimenzionirane električne vodnike. Način krmiljenja je odvisen od zahtev posamezne aplikacije.

Elektromotor je vključen v dobavo polžastega vrtljivega pogona.

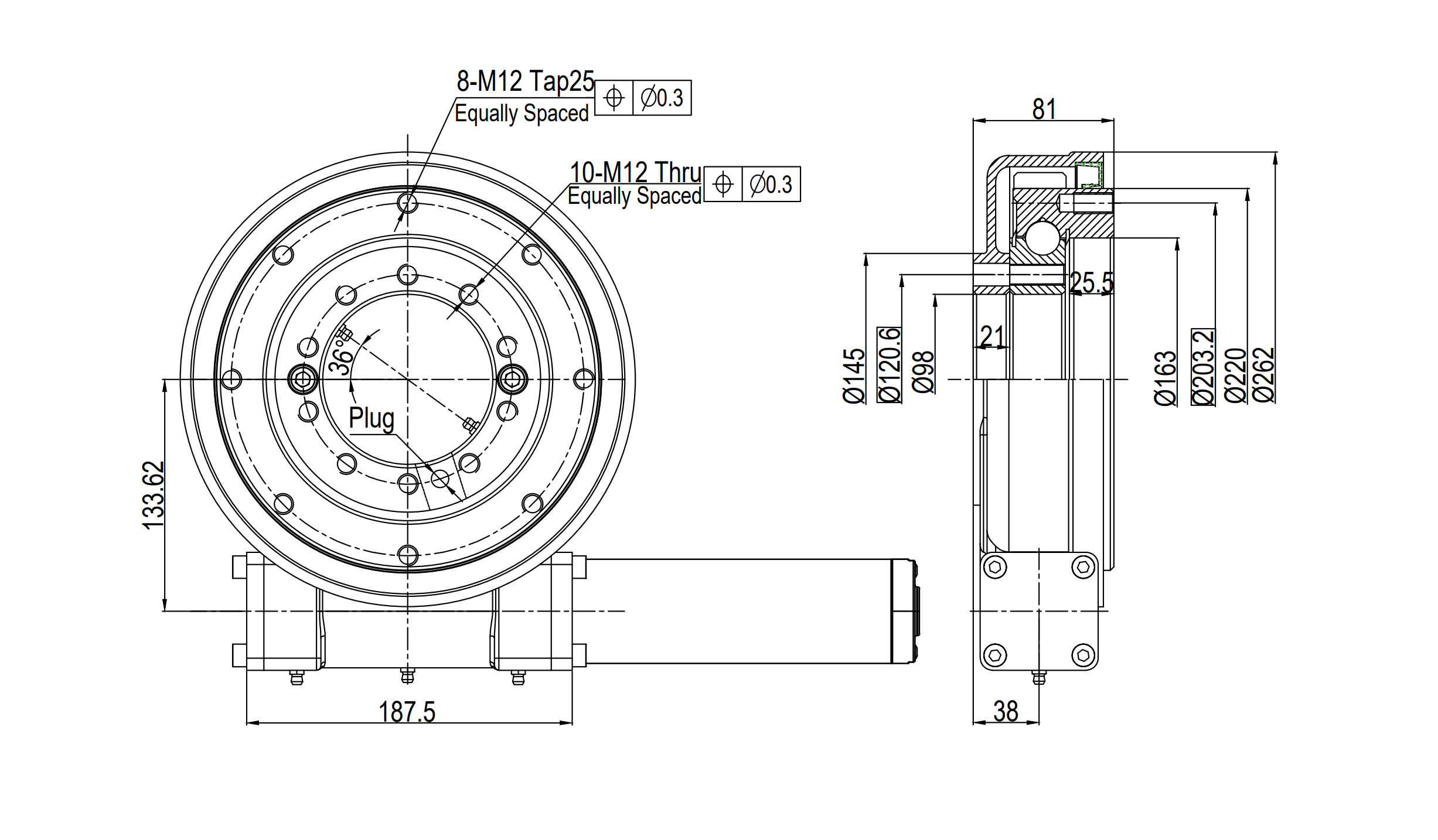

Dimenzije SAE07 - ECO

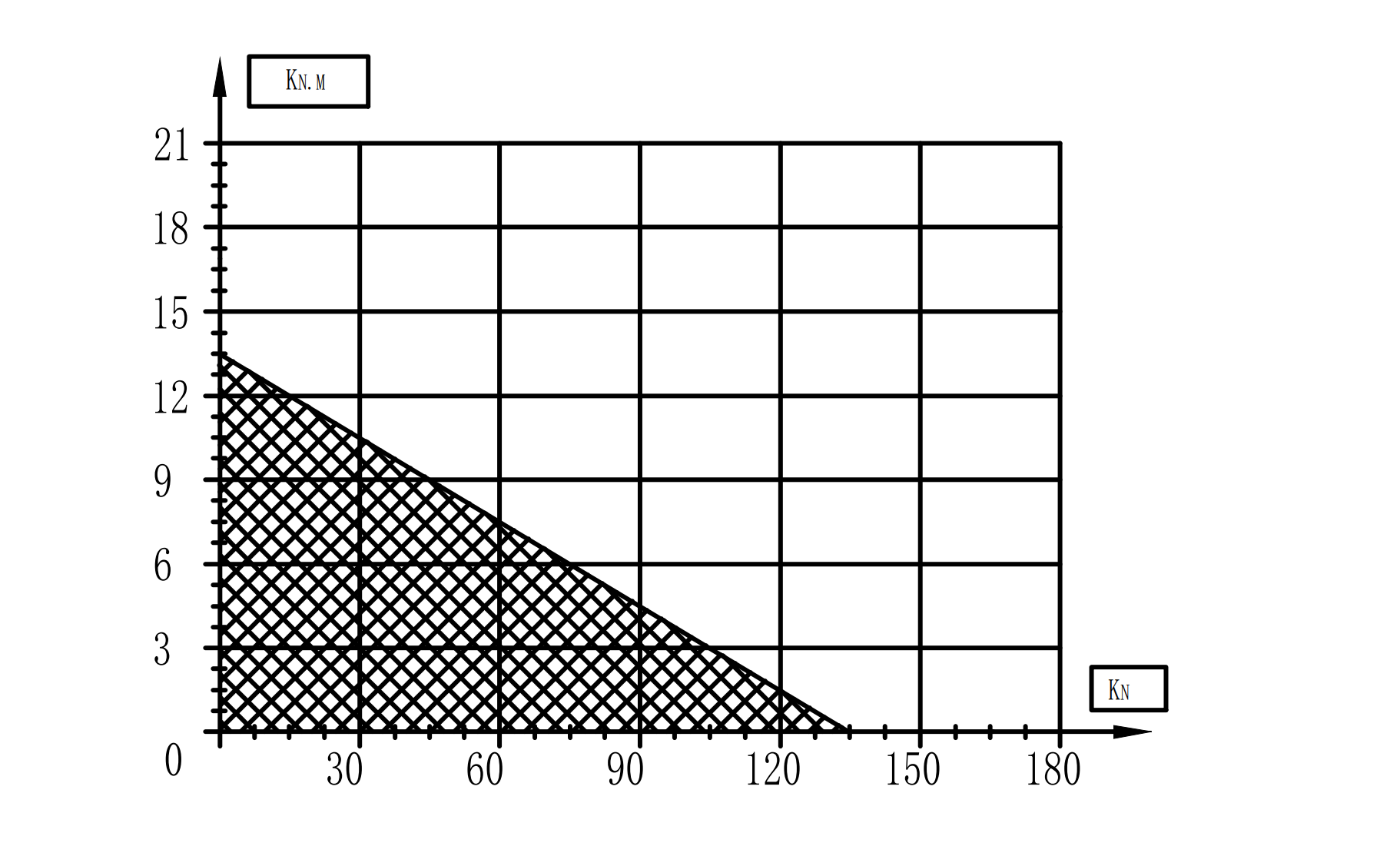

Diagram mejnih obremenitev

Diagram prikazuje dovoljene kombinacije aksialne obremenitve in prevrnitvenega momenta polžastega vrtljivega pogona SEA7. Z naraščanjem aksialne obremenitve se zmanjšuje dopustni prevrnitveni moment. Za pravilno izbiro in varno uporabo pogona je treba upoštevati mejne vrednosti, ki jih določa proizvajalec.

Vodoravna os: aksialna obremenitev v kN.

Navpična os: prevrnitveni moment v kNm.

Označeno območje: območje dopustnih kombinacij obremenitev po diagramu proizvajalca.

Mejna črta: meja kombinirane obremenitve, ki je ne smemo preseči.
